Одновременные отопление и охлаждение при использовании хладагента R-513A
Оборудование оснащается одновинтовыми компрессорами Daikin с инверторным приводом, частотно-регулируемым приводом (VFD), имеет переменную объемную производительность (VVR) и работает на хладагенте R-513A, обладающим очень низким потенциалом глобального потепления (ПГП).
Диапазон производительности составляет от 400 до 800 кВт как в режиме охлаждения, так и в режиме отопления, а общий коэффициент энергоэффективности (TER) достигает 7,89. Блок работает при температуре окружающей среды от -18°C до 50°C, при температуре охлажденной воды от -8°C (со смесью воды и гликоля) до 20°C и температуре нагреваемой воды от 30°C до 60°C.
В результате EWYS-4Z может широко использоваться в различных сферах: от промышленных до коммерческих зданий, гостиниц и больниц. Он обеспечивает надежную работу и оптимальную производительность в широком диапазоне местоположений и погодных условий.
2 конфигурации по уровню шума
|
|

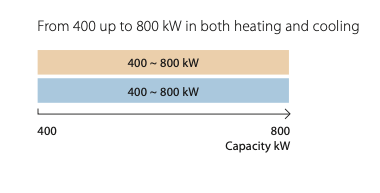

Диапазон производительности
От 400 до 800 кВт как в режиме отопления, так и в режиме охлаждения

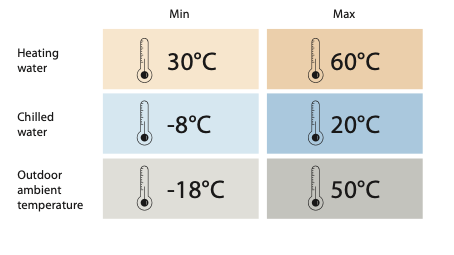

Рабочий диапазон
Преимущества продукта
10 веских причин выбрать наш EWYS-4Z
Эффективная работа позволяет ограничить эксплуатационные расходы
№ 1 VFD-регулирование и управление VVR
Охлажденная и горячая вода, используемая в конфигурациях как воздух-вода, так и вода-вода круглый год. VFD эффективно регулирует производительность блока при частичной нагрузке, в то время как VVR корректирует работу компрессора в соответствии с условиями, сводя к минимуму потери энергии.
№ 2 Отсутствие пускового тока
Скачки тока при запуске отсутствуют. Пусковой ток всегда ниже тока, потребляемого в условиях максимальной производительности (FLA).
№ 3 Высокий коэффициент мощности
Коэффициент реактивной мощности постоянно поддерживается на уровне выше 0,95.
№ 4 Быстрое создание комфортных условий и небольшие требования к содержанию воды
Изменение выходной мощности в прямой зависимости от потребностей в охлаждении и отоплении позволяет системе достигать заданных условий менее чем за одну минуту, что дает ей возможность нормально работать с тем же количеством воды, что и в контуре холодильной машины с инверторным управлением, работающей только в режиме охлаждения.
Исключительная надежность
№ 5 Контуры хладагента
Два отдельных и независимых контура хладагента, обеспечивающие максимальную безопасность и простоту техобслуживания
№ 6 Технология VFD с охлаждением хладагентом
Технология VFD Daikin с охлаждением хладагентом не подвержена влиянию условий окружающей среды (температуры наружного воздуха, высоты над уровнем моря или качества воздуха), что обеспечивает непревзойденную надежность.

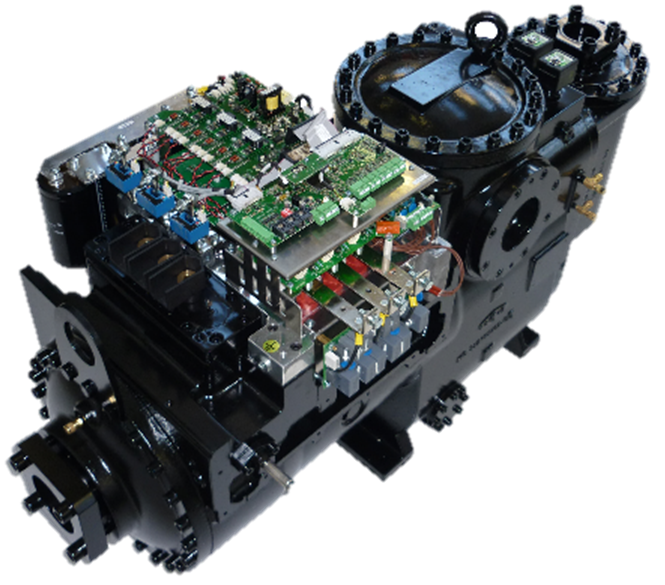

№ 7 Одновинтовые компрессоры
Одновинтовые компрессоры Daikin характеризуются высокой степенью сбалансированности механических нагрузок, что снижает нагрузку на компоненты, продлевает срок службы блока, повышает надежность и сводит к минимуму уровень вибрации и шума. Превосходный объемный коэффициент компрессоров делает их идеальными для применений, в которых требуется переменная скорость.
Интеграция многоцелевого блока в более крупную климатическую систему
№ 8 Интеллектуальная система управления холодильной машиной Intelligent Chiller Manager
Интеллектуальная система управления холодильной машиной Daikin (iCM) позволяет управлять до 8 блоками в системе, последовательностью работы и производительностью каждого блока для достижения общей требуемой производительности при минимальном потреблении энергии. Это обеспечивает управление производительностью блоков без необходимости использования дополнительной панели управления, используя функциональные возможности программного обеспечения блока. Такой подход предлагает высокорентабельное решение в виде установки, в котором приоритет отдают надежности, а не эффективности.

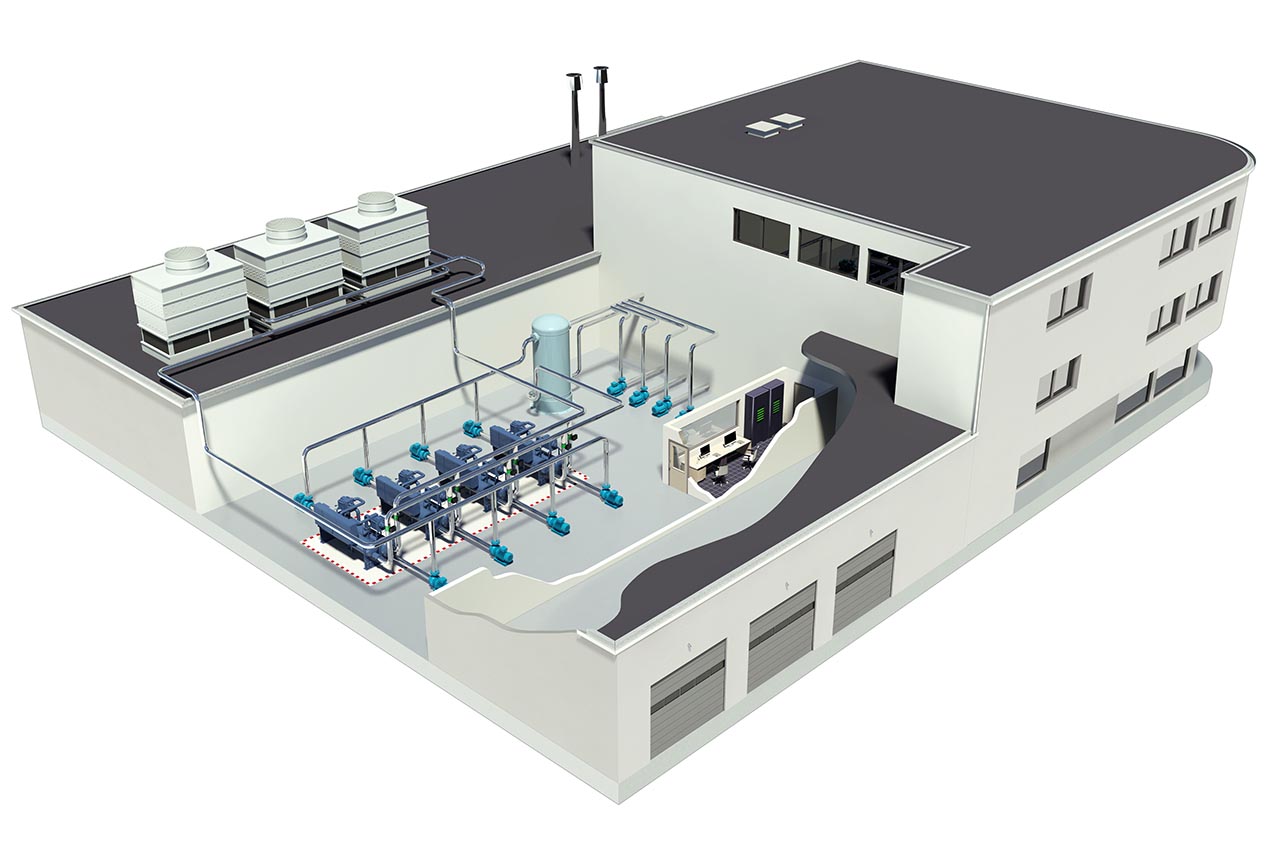

№ 9 Каскадная система
Daikin iCM обеспечивает правильную интеграцию блоков EWYS-4Z в систему с различными типами блоков, например, в 4-трубную систему с EWYS-4Z и холодильной машиной с рекуперацией теплоты или тепловым насосом с переключающим клапаном для смены режимов.
В обоих случаях может быть спроектирована полная климатическая система Daikin. Во втором случае интеграция с тепловыми насосами вода-вода (под управлением той же системы) позволяет полностью декарбонизировать отопление даже там, где оконечными устройствами по-прежнему будут радиаторы. Действительно, каскадная система Daikin может быть спроектирована для нагрева воды до 75°С, используя EWYS-4Z в сочетании с тепловыми насосами с одновинтовым компрессором и водой в качестве источника, которые также могут оснащаться частотно-регулируемым приводом (VFD) и работать на различных хладагентах (R-1234ze, R-513A, R-134a).
№ 10 Daikin on Site
EWYS-4Z оснащен Daikin on Site — облачной системой удаленного мониторинга, которая обеспечивает надлежащую работу оборудования для охлаждения и отопления.
Эта удаленная система позволяет руководителям объектов легко выявлять проблемы и находить правильные решения при возникновении сигналов тревоги. Платформа позволяет оценивать параметры в режиме реального времени, что делает возможным корректировку настроек и, при необходимости, дистанционное вмешательство в работу оборудования.
Блок оборудован модемом и картой GSM, обеспечивающими автономное подключение к Интернету.
Применения продукта

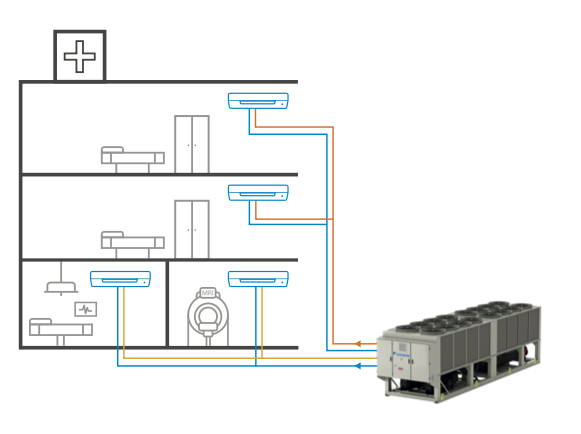

Охлаждение + Отопление
Охлаждение/отопление помещений
- Централизованное отопление и одновременная потребность в охлаждении. Устройства могут управляться в режиме «главный/подчиненный» с массивом из 4 модулей на каждое главное устройство
- Больницы и офисы
- Замена оборудования и новостройки
- Возможные оконечные устройства:
- Отопление
- Радиаторы (до 60°С)
- Система теплого пола (30–35°C)
- Фанкойлы (45°C)
- Охлаждение
- Фанкойлы (7°C)
- Отопление

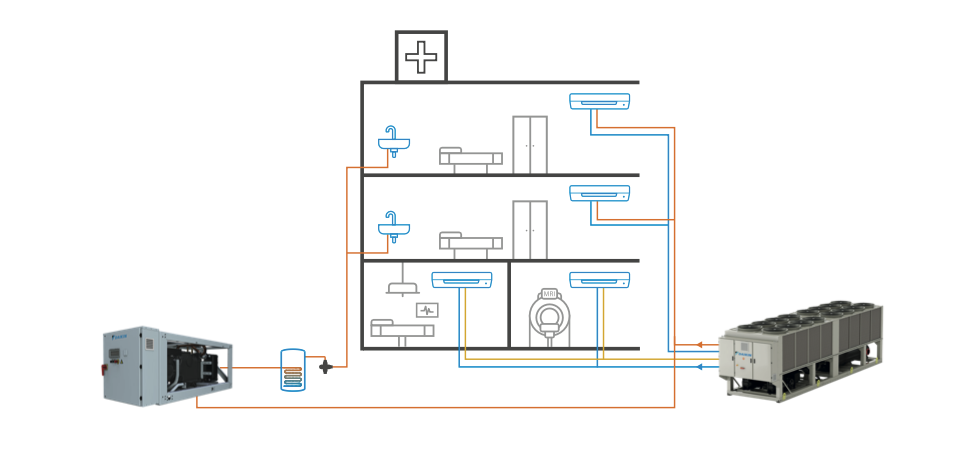

Охлаждение + Отопление + ГВС
Охлаждение и отопление помещений + ГВС
- Централизованное отопление и одновременная потребность в охлаждении. Устройства могут управляться в режиме «главный/подчиненный» с массивом из 4 модулей на каждое главное устройство
- Больницы и офисы
- Замена оборудования и новостройки
- Возможные оконечные устройства:
- Отопление
- Радиаторы (до 60°С)
- Система теплого пола (30–35°C)
- Фанкойлы (45°C)
- Охлаждение
- Фанкойлы (7°C)
- Отопление
