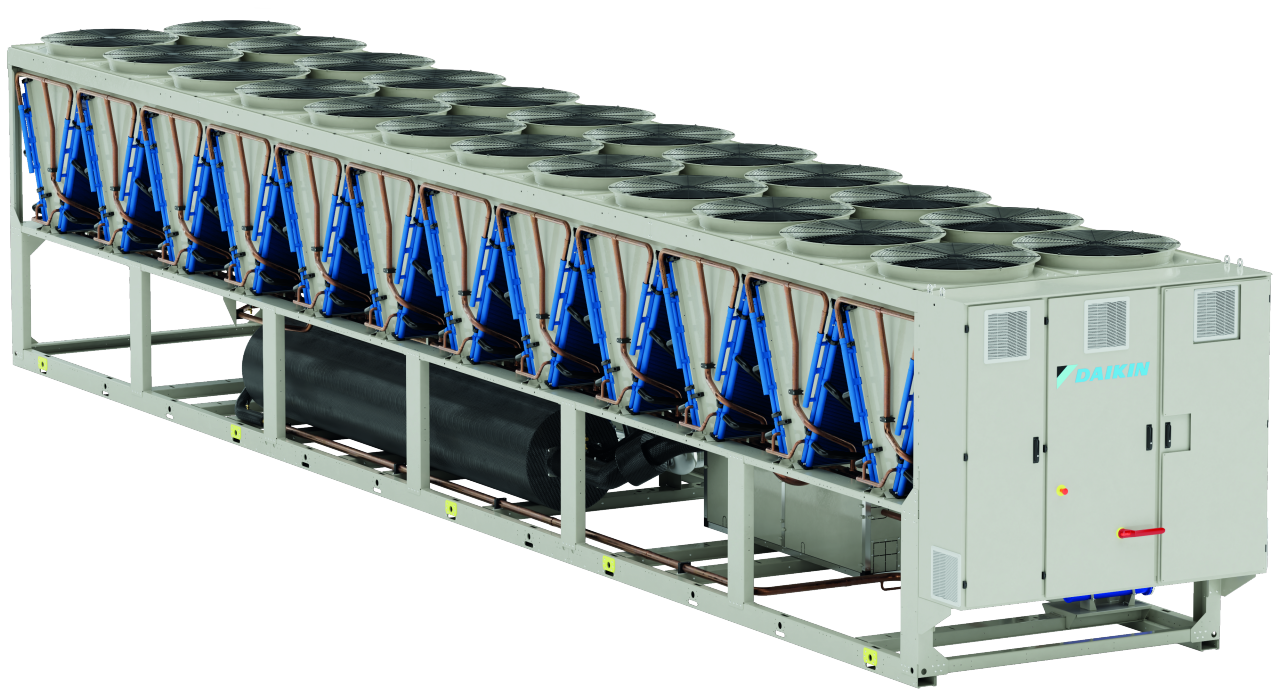

EWA/FD/H/S-TZ D

Новое поколение холодильных машин Daikin с инверторным управлением, винтовыми компрессорами и воздушным охлаждением, работающих на хладагентах R-1234ze, R-513A и R134a

Холодильные машины TZ D с интегрированной конфигурацией для естественного охлаждения

2 варианта

  • Стандартная холодильная машина
  • Холодильная машина с естественным охлаждением

Доступно 3 хладагента

  • R-1234ze (EWA/FH)
  • R- 513A (EWA/FS)
  • R-134a (EWA/FD)

4 уровня эффективности

  • Blue (Синий) (B-)
  • Silver (Серебро) (S-)
  • Gold (Золото) (X-)
  • Platinum (Платина) (P-)

Диапазон производительности

Рабочий диапазон

Обзор продукции

  • Наружная установка

  • Активный фильтр гармоник

  • Мониторинг производительности

  • Одновинтовой компрессор с VFD

  • Бесщеточные вентиляторы

  • Кожухотрубный испаритель с непосредственным испарением

Преимущества продукта

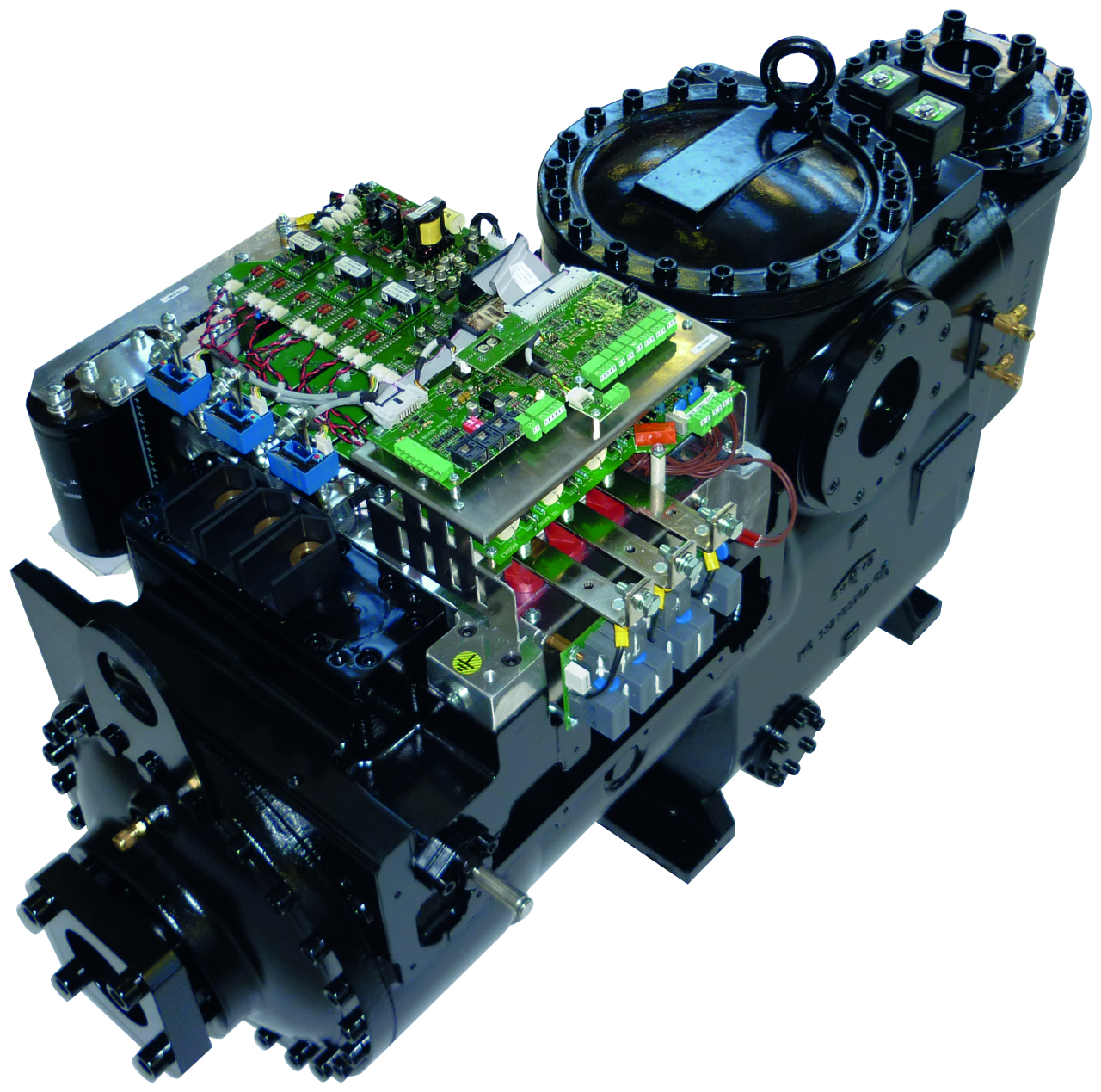

1. Конструкция одновинтового компрессора Daikin

Конструкция одновинтового компрессора Daikin. Данная конструкция разработана с расчетом на исключительную надежность даже в суровых условиях. Благодаря балансировке главного ротора как в радиальном, так и в осевом направлении подшипник компрессора обладает чрезвычайно высокой надежностью.

2. Исключительная надежность, обеспечиваемая инвертором собственной разработки Daikin

Два отдельных и независимых контура хладагента, обеспечивающие максимальную безопасность и простоту техобслуживания.

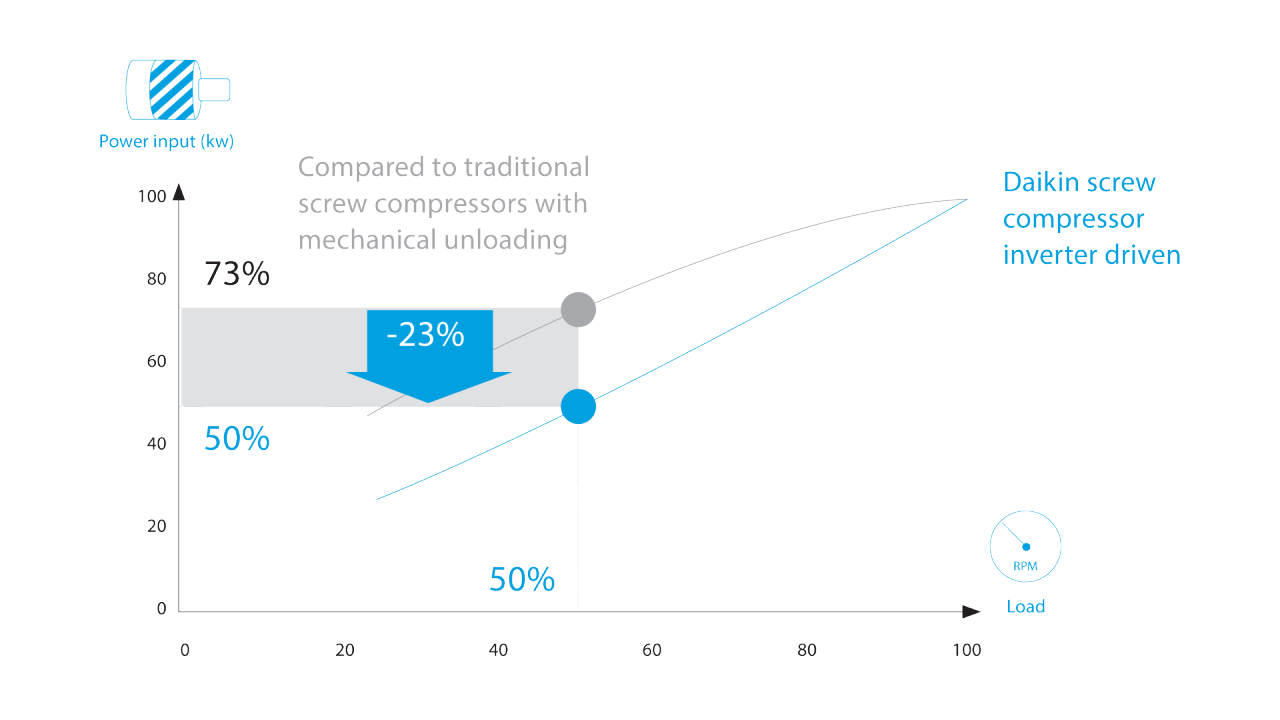

3. Высочайшая эффективность благодаря фирменному частотно-регулируемому приводу (VFD) и системе переменной объемной производительности Daikin

Привод Daikin VFD позволяет блоку работать оптимально, снижая и ставя под контроль эксплуатационные расходы в любых рабочих условиях. Фирменный одновинтовой компрессор интегрирован с системой переменной объемной производительности (VVR), которая изменяет степень сжатия, повышая эффективность компрессора при изменении условий окружающей среды.

КОНДИЦИОНИРОВАНИЕ ВОЗДУХА: НЕОБХОДИМОСТЬ, ВЛИЯЮЩАЯ НА ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ

DAIKIN: РАЗУМНЫЙ ВЫБОР ДЛЯ СОКРАЩЕНИЯ ЭКСПЛУАТАЦИОННЫХ РАСХОДОВ


4. Интегрированный активный фильтр гармоник от Daikin

Активные фильтры гармоник (AHF) снижают гармонические искажения в электрических системах и компенсируют гармонические токи в режиме реального времени, улучшая качество электропитания системы. Активный фильтр гармоник Daikin полностью интегрирован в холодильную машину.

Полная интеграция означает:

  • не требует дополнительного места
  • не требуются дополнительные действия по установке
  • вся сборка проходит заводские испытания
  • не требуется дополнительное техобслуживание

5. Блоки Daikin TZ D чрезвычайно компактны

Несмотря на наличие режима естественного охлаждения, блоки Daikin TZ D чрезвычайно компактны. Это стало возможным благодаря специальной переработке конденсаторной секции, в результате которой удалось не только сократить требуемое для установки пространство, но и повысить общую эффективность системы.

6. Конструкция с использованием естественного охлаждения не требует дополнительного пространства

Они не занимают дополнительного места по сравнению со стандартной холодильной машиной без возможности естественного охлаждения.

Интеграция опций

7. Широкий рабочий диапазон

Блоки TZ D могут работать в широком диапазоне условий, что делает их пригодными для самых разных сфер применения. Они могут обеспечивать охлажденную воду для таких применений, как ледовые катки с температурой до -15°C, а также подходят для центров хранения и обработки данных, которым требуются более высокие температуры на выходе испарителя — до 30°C. Эта универсальность означает исключительную гибкость, позволяя блокам TZ D эффективно работать в широком диапазоне сред и климатов

Рабочий диапазон

Рекуперация теплоты для оптимизации использования энергии

8. Возможность интеграции опций полной или частичной рекуперации теплоты

Это позволяет рекуперировать часть или все тепло, выделяемое в процессе охлаждения. Также повышает энергоэффективность и снижает эксплуатационные расходы. При наличии полной рекуперации теплоты блок оснащен дополнительным конденсатором на контур для получения горячей воды. В случае частичной рекуперации теплоты блок оснащен одним пароохладителем на контур для получения горячей воды. Эта система рекуперации теплоты позволяет обеспечить ГВС для конкретных нужд.

Если режим рекуперации теплоты включен, не следует учитывать эффективность блока в виде EER (коэффициент энергоэффективности), который относится только к работе блока в режиме охлаждения. При рекуперации теплоты блок также обеспечивает тепловую энергию, которая в противном случае должна была бы обеспечиваться другим источником. Общий коэффициент эффективности определяется следующим образом:

TER = Холодопроизводительность + Теплопроизводительность
─────────────────────────────────
Потребляемая мощность

Полезная интеграция для различных применений

  • Отопление помещений

  • Предварительный нагрев для техпроцессов

  • ГВС

9. Доступна опция мониторинга производительности

Информация о работе блока доступна непосредственно из его контроллера, который предоставляет данные в реальном времени, а также хронологическую информацию о работе блока. Это позволяет контролировать эффективность работы блока и вносить необходимые коррективы для поддержания оптимальной производительности. Отслеживая данные о производительности, можно выявить аномалии или отклонения на ранней стадии, что позволяет обнаружить и устранить потенциальные проблемы до того, как они приведут к сбоям.

10. Эти блоки могут быть интегрированы в комплексную систему, состоящую из нескольких блоков Daikin

Эффективное управление этой группой блоков имеет решающее значение для оптимизации рабочего времени и обеспечения надлежащего функционирования. Этого можно достичь с помощью Intelligent Chiller Manager (iCM) — опции, которая оптимизирует системы, содержащие до 8 блоков, и облачный инструмент удаленного мониторинга Daikin on Site. Daikin iCM можно подключить к Daikin on Site — облачной платформе мониторинга, которая взаимодействует с системами управления зданием (BMS).

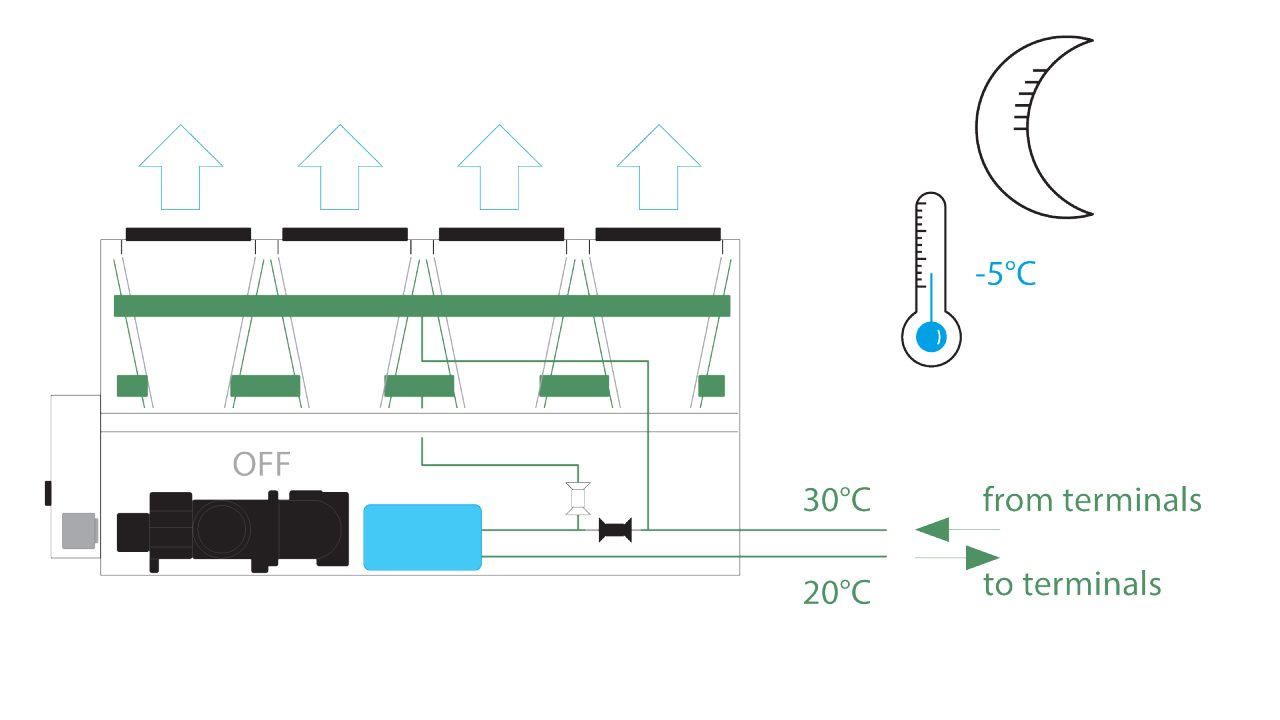

Конструкция с использованием естественного охлаждения

Открытый контур (с гликолем)

Система естественного охлаждения предназначена для охлаждения жидкости путем использования холода из окружающей среды. Когда температура наружного воздуха выше температуры жидкости, блок обеспечивает холодопроизводительность, используя только компрессоры (режим механического охлаждения). Когда температура окружающей среды опускается ниже температуры жидкости, поступающей в блок, наружный воздух может использоваться для охлаждения жидкости до того, как она достигнет испарителя, переходя от частичного к полностью естественному охлаждению в зависимости от изменения температуры окружающей среды.

Закрытый контур (без гликоля)

Пластинчатый паяный теплообменник блока образует замкнутый контур с теплообменником естественного охлаждения и специальным насосом. В этой системе гликоль заключен в замкнутом контуре. Вариант без гликоля работает по принципу «замкнутого контура», обеспечивая соответствующее требованиям и эффективное решение для случаев, когда предпочтительно избегать использования гликоля. Одним из преимуществ является возможность значительной экономии средств, поскольку отказ от гликоля в системе заказчика упрощает ее техобслуживание и повышает общую эффективность. В промышленных процессах это снижает риск загрязнения, гарантируя, что качество продукции не пострадает.

Три основных преимущества конфигураций без гликоля

  • Отсутствие риска загрязнения в техпроцессе

  • Снижение энергопотребления, связанного с насосными системами

  • Снижение затрат на техническое обслуживание климатических систем
