Холодильні машини TZ D з інтегрованою конфігурацією для природного охолодження
2 варіанти
- Стандартна холодильна машина
- Холодильна машина з природним охолодженням
Доступно 3 холодоагенти
- R-1234ze (EWA/FH)
- R-513A (EWA/FS)
- R-134a (EWA/FD)
4 рівні ефективності
- Blue (Синій) (B-)
- Silver (Срібло) (S-)
- Gold (Золото) (X-)
- Platinum (Платина) (P-)
Діапазон продуктивності
Робочий діапазон
Огляд продукції
Переваги продукту
1. Конструкція одногвинтового компресора Daikin
Конструкція одногвинтового компресора Daikin. Ця конструкція розроблена для забезпечення виняткової надійності навіть у суворих умовах. Завдяки балансуванню головного ротора як у радіальному, так і в осьовому напрямку підшипник компресора має надзвичайно високу надійність.
2. Виняткова надійність, яку забезпечує інвертор власної розробки Daikin
Два окремі та незалежні контури холодоагенту, що забезпечують максимальну безпеку та простоту технічного обслуговування.
3. Найвища ефективність завдяки фірмовому частотно-регульованому приводу (VFD) та системі змінної об'ємної продуктивності Daikin
Привід Daikin VFD дозволяє блоку працювати оптимально, знижуючи та ставлячи під контроль експлуатаційні витрати за будь-яких робочих умов. Фірмовий одногвинтовий компресор інтегрований із системою змінної об'ємної продуктивності (VVR), яка змінює ступінь стиснення, підвищуючи ефективність компресора за зміни умов навколишнього середовища.
КОНДИЦІОНУВАННЯ ПОВІТРЯ: НЕОБХІДНІСТЬ, ЩО ВПЛИВАЄ НА ЕКСПЛУАТАЦІЙНІ ВИТРАТИ
DAIKIN: РОЗУМНИЙ ВИБІР ДЛЯ СКОРОЧЕННЯ ЕКСПЛУАТАЦІЙНИХ ВИТРАТ
4. Інтегрований активний фільтр гармонік від Daikin
Активні фільтри гармонік (AHF) знижують гармонічні спотворення в електричних системах та компенсують гармонічні струми в режимі реального часу, покращуючи якість електроживлення системи. Активний фільтр гармонік Daikin повністю інтегрований у холодильну машину.
Повна інтеграція означає:
- не потрібно додаткового простору
- не потрібні додаткові дії зі встановлення
- вся система разом проходить випробування на заводі
- не потрібне додаткове техобслуговування
5. Блоки Daikin TZ D надзвичайно компактні
Незважаючи на наявність режиму природного охолодження, блоки Daikin TZ D є надзвичайно компактними. Це стало можливим завдяки спеціальній зміні конструкції конденсаторної секції, в результаті якої вдалося не лише скоротити потрібний для встановлення простір, але й підвищити загальну ефективність системи.
6. Конструкція з використанням природного охолодження не потребує додаткового простору
Вони не займають додаткового місця в порівнянні зі стандартною холодильною машиною без природного охолодження.
Інтеграція опцій
7. Широкий робочий діапазон
Блоки TZ D можуть працювати в широкому діапазоні умов, що робить їх придатними для різних сфер застосування. Вони можуть забезпечувати охолоджену воду для таких застосувань, як льодові катки з температурою до -15°C, а також підходять для центрів зберігання та обробки даних, яким потрібні вищі температури на виході випарника — до 30°C. Ця універсальність означає виняткову гнучкість, дозволяючи блокам TZ D ефективно працювати у широкому діапазоні середовищ і кліматів

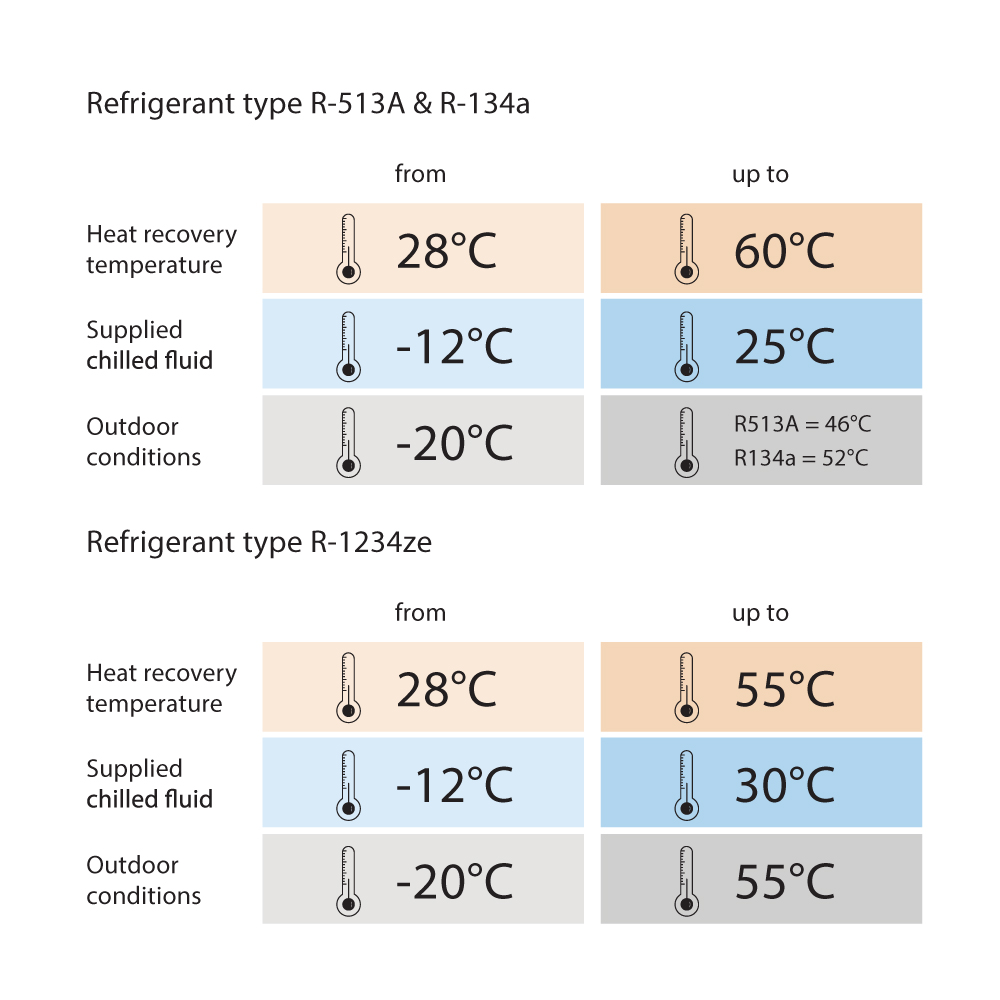

Робочий діапазон
Рекуперація теплоти для оптимізації використання енергії
8. Можливість інтеграції опцій повної чи часткової рекуперації теплоти
Це дозволяє рекуперувати частину або все тепло, що виділяється у процесі охолодження. Також підвищує енергоефективність та знижує експлуатаційні витрати. За наявності повної рекуперації теплоти блок має додатковий конденсатор на контур для отримання гарячої води. У разі часткової рекуперації теплоти блок оснащений одним пароохолоджувачем на контур для отримання гарячої води. Ця система рекуперації теплоти дозволяє забезпечити ГВП для конкретних потреб.
Якщо режим рекуперації теплоти увімкнений, не слід враховувати ефективність блоку у вигляді EER (коефіцієнт енергоефективності), який стосується тільки роботи блоку в режимі охолодження. При рекуперації теплоти блок також забезпечує теплову енергію, яка інакше мала б забезпечуватися іншим джерелом. Загальний коефіцієнт ефективності визначається таким чином:
TER = Холодопродуктивність + Теплопродуктивність
─────────────────────
Споживана потужність
Корисна інтеграція для різних застосувань
9. Доступна опція моніторингу продуктивності
Інформація про роботу блоку доступна безпосередньо з його контролера, який надає дані у реальному часі, а також хронологічну інформацію про роботу блока. Це дозволяє контролювати ефективність роботи блока та вносити необхідні корективи для підтримки оптимальної продуктивності. Відстежуючи дані про продуктивність, можна виявити аномалії або відхилення на ранній стадії, що дозволяє виявити та усунути потенційні проблеми до того, як вони призведуть до збоїв.

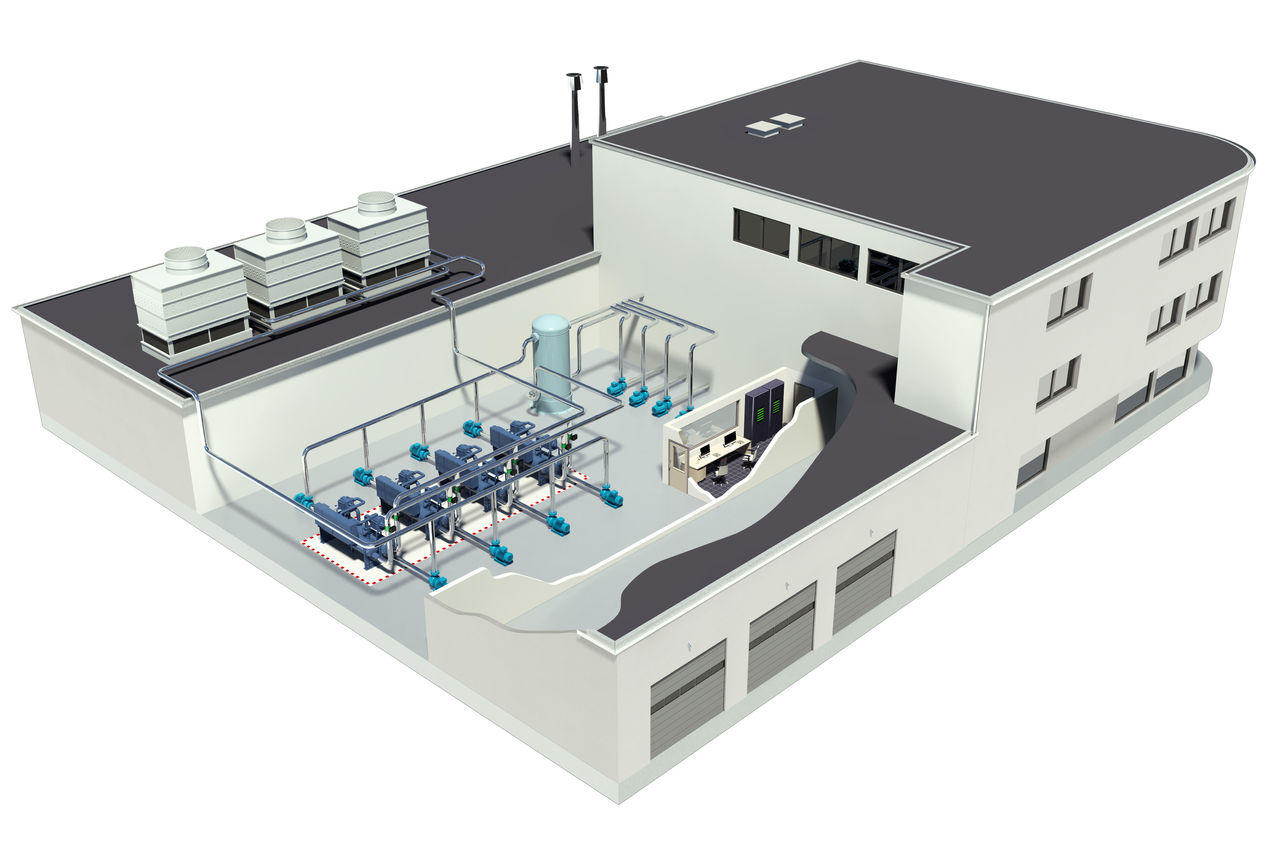

10. Ці блоки можуть бути інтегровані в комплексну систему, що складається з кількох блоків Daikin
Ефективне керування цією групою блоків має вирішальне значення для оптимізації робочого часу та забезпечення належного функціонування. Цього можна досягти за допомогою Intelligent Chiller Manager (iCM) — опції, яка оптимізує системи, що містять до 8 блоків, та хмарний інструмент віддаленого моніторингу Daikin on Site. Daikin iCM можна підключити до Daikin on Site — хмарної платформи моніторингу, яка взаємодіє із системами управління будівлею (BMS).
Конструкція з використанням природного охолодження
Відкритий контур (з гліколем)

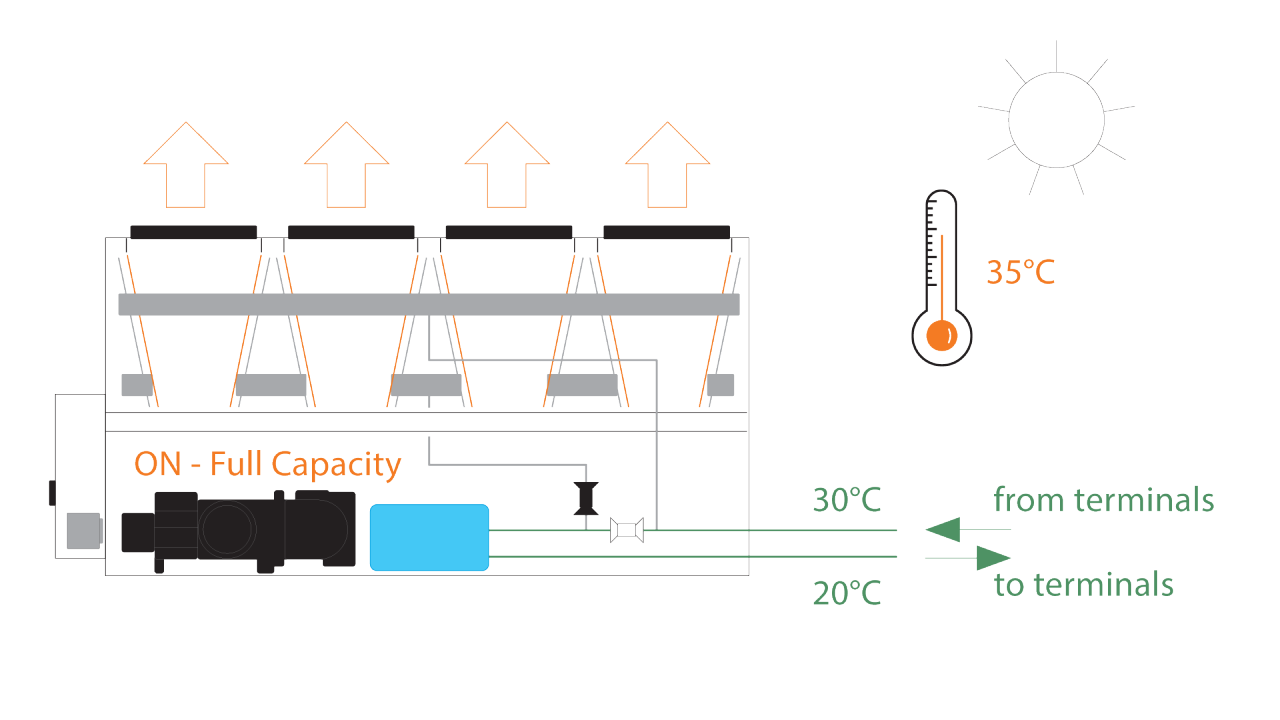

Система природного охолодження призначена для охолодження рідини шляхом використання холоду з навколишнього середовища. Коли температура зовнішнього повітря вища за температуру рідини, блок забезпечує холодопродуктивність, використовуючи тільки компресори (режим механічного охолодження). Коли температура навколишнього середовища опускається нижче температури рідини, що надходить в блок, зовнішнє повітря може використовуватися для охолодження рідини до того, як вона досягне випарника, переходячи від часткового до цілком природного охолодження залежно від зміни температури навколишнього середовища.
Закритий контур (без гліколю)
Пластинчастий паяний теплообмінник блоку утворює замкнутий контур із теплообмінником природного охолодження та спеціальним насосом. У цій системі гліколь обмежено замкнутим контуром. Варіант без гліколю працює за принципом «замкнутого контуру», забезпечуючи ефективне рішення, що відповідає вимогам, для випадків, коли бажано уникати використання гліколю. Однією з переваг є можливість значної економії коштів, оскільки відмова від гліколю у системі замовника спрощує її техобслуговування та підвищує загальну ефективність. У промислових процесах це знижує ризик забруднення, гарантуючи, що якість продукції не постраждає.
Три основні переваги конфігурацій без гліколю
