Система отличается новым модульным подходом к проектированию, который обеспечивает дополнительную гибкость конфигурации, позволяя достигать требуемой производительности путем объединения меньших блоков, соединенных между собой и управляемых как единое целое.
Модельный ряд включает три базовых модуля производительностью 100, 125 и 160 кВт, оснащен спиральными компрессорами конструкции Daikin и работает на хладагенте R-32, ПГП которого на 70% ниже, чем у R-410A.
Являясь чистым и однокомпонентным хладагентом, R-32 обладает всеми характеристиками, необходимыми для легкого извлечения, переработки или восстановления, чтобы затем выйти на рынок восстановленных хладагентов и использоваться повторно.
Хладагент R-32 также широко представлен на рынке в качестве основного хладагента для кондиционеров со спиральными компрессорами, а значит широко доступен для проведения технического обслуживания.

3 варианта
- Тепловой насос с инверсией на стороне воды
- Тепловой насос вода-вода с инверсией на стороне хладагента (только 100 кВт)
- С выносным конденсатором
3 базовых модуля
- 100 – 125 – 160 кВт
98 возможных сочетаний модулей
с различными вариантами продукта
Диапазон производительности
Три базовых модуля производительностью 100, 125 и 160 кВт.
Можно объединять до 8 модулей в два яруса по 4 штуки, что обеспечивает диапазон производительности от 200 до 1280 кВт

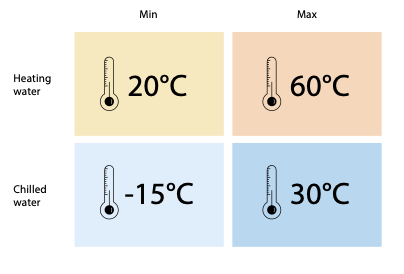

Рабочий диапазон

Преимущества продукта
Масштабируемость и компактность
Благодаря своей модульности новые блоки EW(W)(H)(L)T-Q A обладают высоким потенциалом масштабируемости. Модули можно добавлять по мере необходимости в соответствии с планом строительства здания.
Также модули можно объединять в ряд или штабелировать, минимизируя занимаемое пространство, что особенно полезно при модернизации. Можно объединять до 8 модулей в два яруса по 4 штуки, что обеспечивает диапазон производительности от 100 до 1280 кВт.


Макс. горизонтальный массив: 4

Возможность штабелирования до 8 модулей
Один источник питания

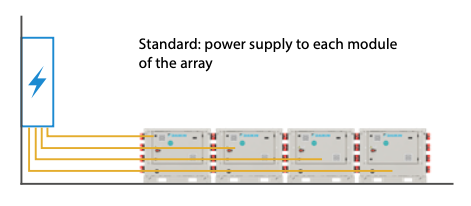

В стандартной комплектации (без дополнительных аксессуаров) каждый модуль должен быть подключен к отдельному источнику питания. Возможно иметь один массив (до четырех модулей) с одним источником питания.

Шины и кабели поставляются заводом-изготовителем в одном из следующих вариантов: коды аксессуаров. Электрические соединения между модулями должны выполняться на месте.
Коды аксессуаров:
EKSPELT2 — Комплект с одним источником питания для 2 модулей
EKSPELT3 — Комплект с одним источником питания для 3 модулей
EKSPELT4 — Комплект с одним источником питания для 4 модулей
Внимание!
- Комплект с одним источником питания поставляется отдельно и монтируется на месте. Установка блоков друга на друга несовместима с конфигурацией с одним источником питания
- Вариант с одним источником питания доступен только для внутренней установки
- В случае заказа 4-х блоков, которые должны быть расположены в массиве, если требуется один источник питания, EKSPELT4 можно выбрать только один раз


Установка Plug & Play
Упрощенная установка благодаря комплекту коллектора, предназначенному для соединения модулей со стороны воды и включающему в себя трубы между блоками. Комплект коллектора также может устанавливаться на заводе-изготовителе, тем самым еще больше сокращая время монтажа на объекте. Более того, специальный модуль насоса можно легко добавить в массив модулей. Он оснащен инверторными насосами для обеспечения полной гибкости и включает расширительный бак объемом 18 литров. Для еще большего упрощения установки можно интегрировать один источник питания, подключив 1 кабель питания к массиву из макс. 4 модулей (кабели для подключения модулей поставляются заводом-изготовителем).

В случае выбора конфигурации с пониженным уровнем шума модули можно устанавливать как в помещении, так и на открытом воздухе. И новый EW(W)(H)(L)T-Q A как раз предлагает две различные конфигурации, чтобы соответствовать требованиям помещений, где уровень шума имеет большое значение, таких как жилые дома, гостиницы и больницы.

Более низкие эксплуатационные затраты
Благодаря модульной конструкции этот новый блок может точно отслеживать потребность здания в охлаждении и отоплении в соответствии со стандартом EN14825. Это особенно важно, поскольку уменьшает эксплуатационные расходы, связанные с климатической системой, в условиях частичной нагрузки, на которые приходится большая часть времени работы. Этого нельзя сказать о традиционных агрегатированных холодильных машинах и тепловых насосах, работающих с серией циклов включения-выключения, что снижает эффективность системы.
Вклад в «зеленое» строительство
Самыми популярными протоколами «зеленого» строительства являются BREEAM и LEED. EW(W)(H)(L)T-Q A может внести свой вклад в получение проектом баллов при оценке энергоэффективности гидравлической системы, особенно
в случае выбора варианта с частичной рекуперацией теплоты. Ограниченный ПГП R-32 и низкий объем заправки хладагента на контур благодаря модульной конструкции также могут дать благоприятный результат при оценке влияния хладагентов.


Низкий уровень воздействия на окружающую среду
В этих блоках используется хладагент R-32, потенциал глобального потепления (ПГП) которого равен 675, что составляет всего одну треть от аналогичного значения для R-410A. R-32
— чистый однокомпонентный хладагент, поэтому его можно использовать повторно. Недавнее исследование Токийского городского университета* показало, что воздействие восстановленного R-32 на окружающую среду на 90% ниже, чем воздействие первичного R-32, поскольку отсутствует необходимость его утилизации, а для его восстановления требуется меньше энергии по сравнению с производством нового. В рамках программы Loop by Daikin в холодильных машинах и тепловых насосах компании используется восстановленный R-32.
Применения продукта
Отопление
Конфигурации отопления + ГВС
- Централизованное отопление каскаде водяного контура с тепловым насосом воздух-вода. ГВС осуществляется через независимую систему подачи горячей воды (отдельный или массив модулей, предназначенных для ГВС, объединенных в комплекс). Устройства могут управляться в режиме «главный/подчиненный» с массивом из 4 модулей на каждое главное устройство
- Жилые дома, офисы, небольшие коммерческие помещения, спортзалы, гостиницы
- Замена оборудования и новостройки
- Возможные оконечные устройства:
- Радиаторы (до 60°С)
- Система теплого пола (30–35°C)
- Фанкойлы (45°C)



Охлаждение
Охлаждение для создания комфортных условий
Централизованное охлаждение. ГВС осуществляется через независимую систему подачи горячей воды (отдельный или массив модулей, предназначенных для ГВС, объединенных в комплекс). Устройства могут управляться в режиме «главный/подчиненный» с массивом из 4 модулей на каждое главное устройство
- Жилые дома, офисы, небольшие коммерческие помещения, спортзалы, гостиницы
- Замена оборудования и новостройки
- Возможные оконечные устройства:
- Система охлаждения пола (23-18°C)
- Фанкойлы (12-7°C)

Технологическое охлаждение
- Отдельное или централизованное охлаждение в соответствии с потребностями проекта. Устройства могут управляться в режиме «главный/подчиненный» с массивом из 4 модулей на каждое главное устройство
- Охлаждение молока (9-4°С)
- Холодильный склад (от -8 до -12°С, с гликолем)
- Охлаждение МРТ и многое другое

Подробнее
-
ECPEN24-470 Water to Water Modular Chillers and Heat PumpsPDF | 972.31KB
