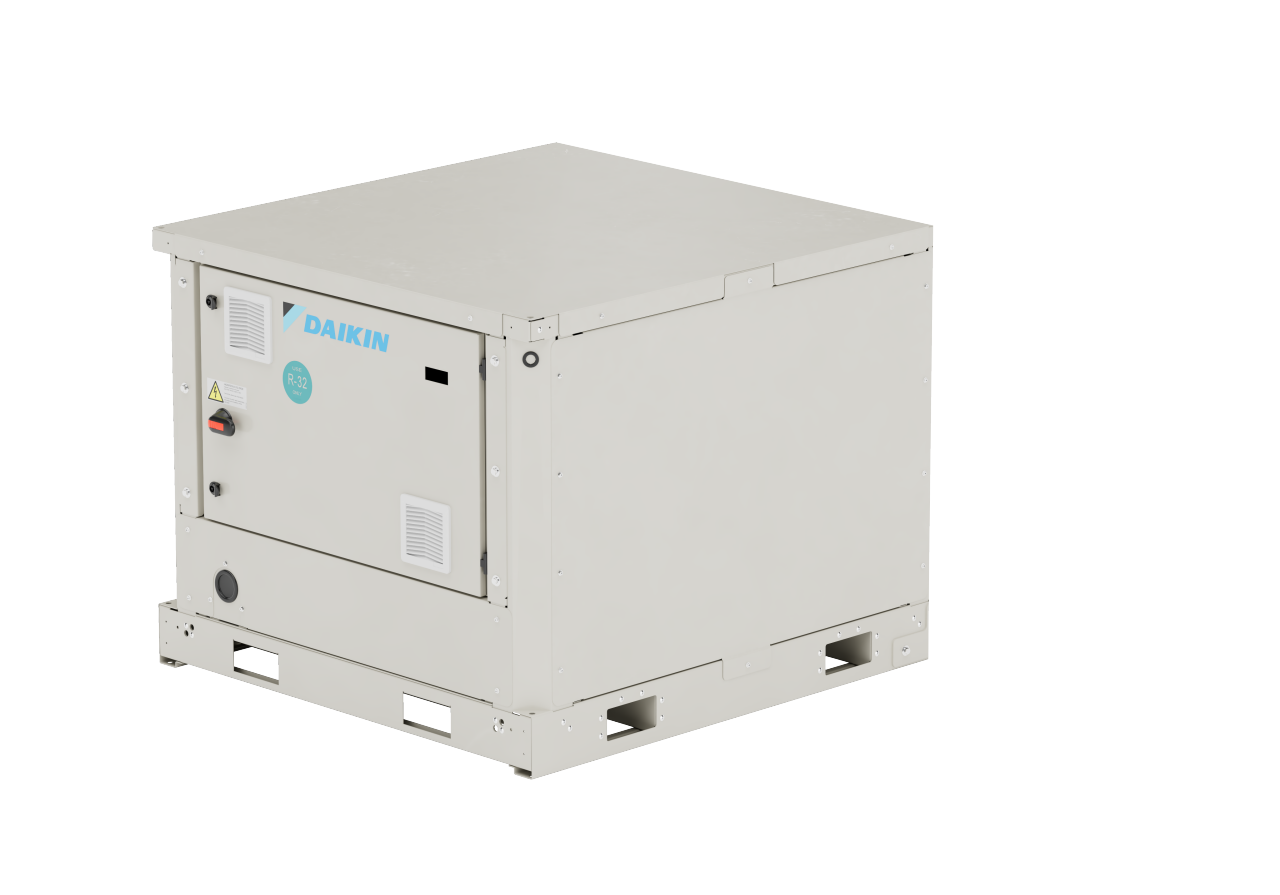

Система відрізняється новим модульним підходом до проектування, який забезпечує додаткову гнучкість конфігурації, дозволяючи досягати необхідної продуктивності шляхом об’єднання менших блоків, з’єднаних між собою та керованих як єдине ціле.
Модельний ряд включає три базові модулі продуктивністю 100, 125 і 160 кВт, оснащений спіральними компресорами конструкції Daikin і працює на холодоагенті R-32, ПГП якого на 70% нижче, ніж у R-410A.
Як чистий однокомпонентний холодоагент R-32 має всі характеристики, необхідні для легкого збору, перероблення або відновлення, щоб потім вийти на ринок відновлених холодоагентів і використовуватися повторно.
Холодоагент R-32 також широко представлений на ринку як основний холодоагент для кондиціонерів зі спіральними компресорами, а отже широко доступний для проведення технічного обслуговування.
3 варіанти
- Тепловий насос з інверсією на стороні води
- Тепловий насос вода-вода з інверсією на стороні холодоагенту (лише 100 кВт)
- З виносним конденсатором
3 базові модулі
- 100, 125, 160 кВт
98 можливих комбінацій модулів
з різними варіантами продукту
Діапазон продуктивності
Три базові модулі продуктивністю 100, 125 і 160 кВт.
Можна об’єднувати до 8 модулів у два яруси по 4 штуки, що забезпечує діапазон продуктивності від 200 до 1280 кВт

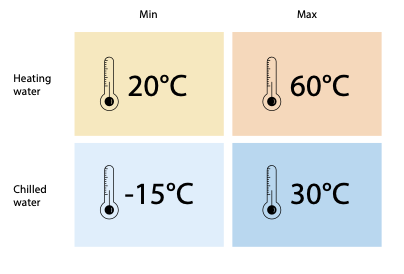

Робочий діапазон
Переваги продукту
Масштабованість і компактність
Завдяки своїй модульності нові блоки EW(W)(H)(L)T-Q A мають високий потенціал масштабованості. Модулі можна додавати за необхідності відповідно до плану зведення будівлі.

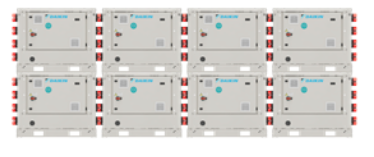

Також модулі можна об’єднувати в ряд або штабелювати, мінімізуючи простір, який вони займають, що особливо корисно при модернізації. Можна об’єднувати до 8 модулів у два яруси по 4 штуки, що забезпечує діапазон продуктивності від 100 до 1280 кВт.
Макс. горизонтальний масив: 4
Можливість штабелювання до 8 модулів

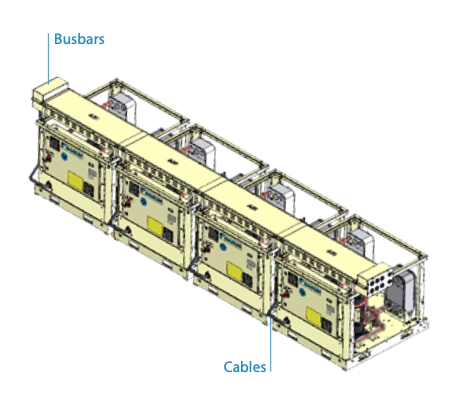

Одне джерело живлення

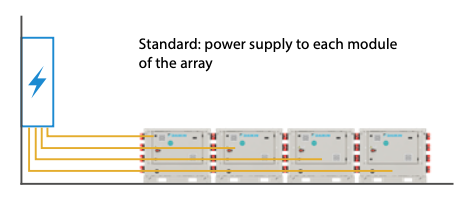

У стандартній комплектації (без додаткових аксесуарів) кожен модуль має бути підключений до окремого джерела живлення. Можна мати один масив (до чотирьох модулів) з одним джерелом живлення.
Шини та кабелі постачаються заводом-виробником в одному з таких варіантів: коди аксесуарів. Електричні з’єднання між модулями мають виконуватись на місці.
Коди аксесуарів:
EKSPELT2 — Комплект з одним джерелом живлення для 2 модулів
EKSPELT3 — Комплект з одним джерелом живлення для 3 модулів
EKSPELT4 — Комплект з одним джерелом живлення для 4 модулів
Увага!
- Комплект з одним джерелом живлення постачається окремо та монтується на місці. Встановлення блоків один на одного несумісне з конфігурацією з одним джерелом живлення
- Варіант з одним джерелом живлення доступний лише для внутрішньої установки
- У разі замовлення 4-х блоків, які мають бути розташовані в масиві, якщо потрібно одне джерело живлення, EKSPELT4 можна вибрати лише один раз

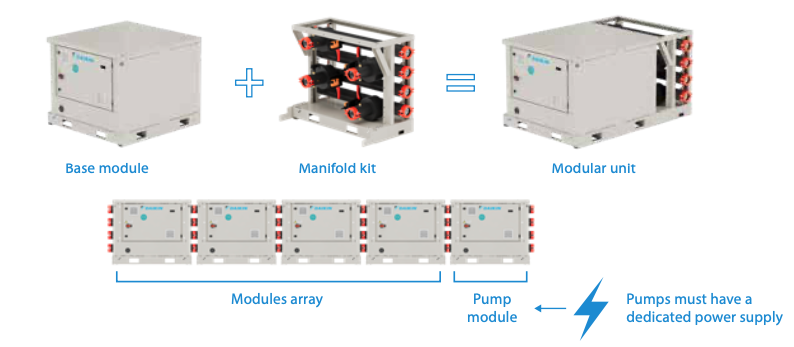

Встановлення Plug & Play
Спрощений монтаж завдяки комплекту колектора, що призначений для з’єднання модулів зі сторони води та включає труби між блоками. Комплект колектора також може встановлюватися на заводі-виробнику, таким чином ще більше скорочуючи час монтажу на об’єкті. Більше того, спеціальний модуль насоса можна легко додати до масиву модулів. Він оснащений інверторними насосами для забезпечення повної гнучкості та включає розширювальний бак об’ємом 18 літрів. Для ще більшого спрощення монтажу можна інтегрувати одне джерело живлення, підключивши 1 кабель живлення до масиву з макс. 4 модулів (кабелі для підключення модулів постачаються заводом-виробником).

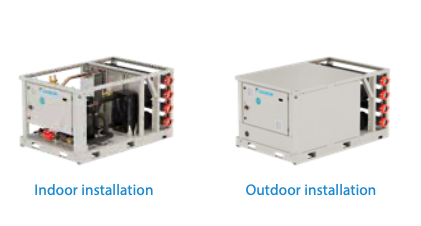

У разі вибору конфігурації зі зниженим рівнем шуму модулі можна встановлювати як у приміщенні, так і на відкритому повітрі. І новий EW(W)(H)(L)T-Q A як раз пропонує дві різні конфігурації, щоб відповідати вимогам приміщень, де рівень шуму має велике значення, таких як житлові будинки, готелі та лікарні.
Нижчі експлуатаційні витрати
Завдяки повністю модульній конструкції цей новий блок може точно відстежувати потребу будівлі в охолодженні та опаленні відповідно до стандарту EN14825. Це особливо важливо, оскільки зменшує експлуатаційні витрати, пов’язані з кліматичною системою, в умовах часткового навантаження, на яке припадає більшість часу роботи. Цього не можна сказати про традиційні агрегатовані холодильні машини та теплові насоси, що працюють із серією циклів вмикання-вимикання, що знижує ефективність системи.
Внесок у «зелене» будівництво
Найпопулярнішими протоколами «зеленого» будівництва є BREEAM і LEED. EW(W)(H)(L)T-Q A може зробити свій внесок в одержання проектом балів при оцінці енергоефективності гідравлічної системи, особливо
у випадку вибору варіанту з частковою рекуперацією теплоти. Обмежений ПГП R-32 та низький обсяг заправки холодоагенту на контур завдяки модульній конструкції також можуть дати сприятливий результат при оцінці впливу холодоагентів.
Низький рівень впливу на довкілля
У цих блоках використовується холодоагент R-32, потенціал глобального потепління (ПГП) якого дорівнює 675, що становить лише одну третину від аналогічного значення R-410A. R-32
— чистий однокомпонентний холодоагент, тому його можна використовувати повторно. Нещодавнє дослідження Токійського міського університету* показало, що вплив відновленого R-32 на довкілля на 90% нижчий, ніж вплив первинного R-32, оскільки відсутня необхідність його утилізації, а для його відновлення потрібно менше енергії порівняно з виробництвом нового. У рамках програми Loop by Daikin у холодильних машинах і теплових насосах компанії використовується відновлений R-32.
Застосування продукту
Опалення
Конфігурації опалення + ГВП

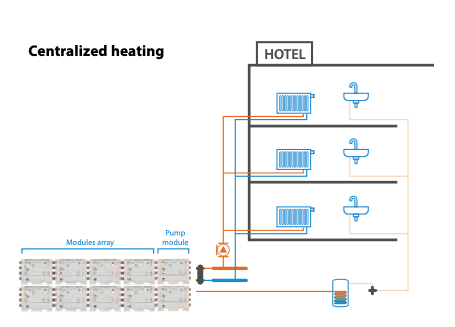

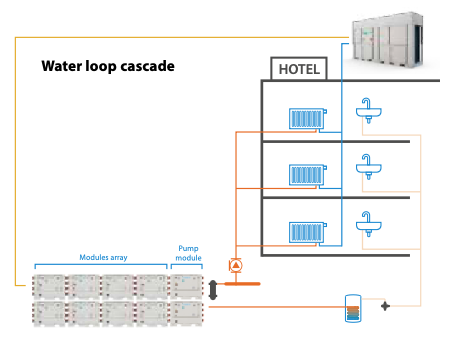

- Централізоване опалення в каскаді водяного контуру з тепловим насосом повітря-вода. ГВП здійснюється через незалежну систему подачі гарячої води (окремий або масив модулів, призначених для ГВП, об’єднаних у комплекс). Блоками можна керувати в режимі «головний/керований» з масивом із 4 модулів на кожен головний пристрій
- Житлові будинки, офіси, невеликі комерційні приміщення, спортзали, готелі
- Заміна обладнання та новобудови
- Можливі кінцеві пристрої:
- Радіатори (до 60°C)
- Система теплої підлоги (30–35°C)
- Фанкойли (45°C)
Охолодження

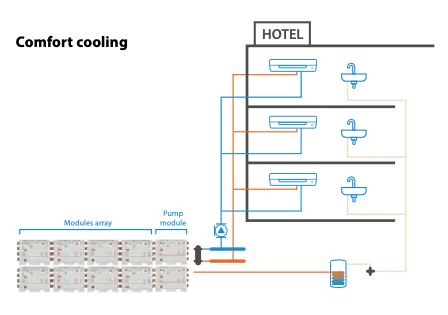

Охолодження для створення комфортних умов
Централізоване охолодження. ГВП здійснюється через незалежну систему подачі гарячої води (окремий або масив модулів, призначених для ГВП, об’єднаних у комплекс). Блоками можна керувати в режимі «головний/керований» з масивом із 4 модулів на кожен головний пристрій
- Житлові будинки, офіси, невеликі комерційні приміщення, спортзали, готелі
- Заміна обладнання та новобудови
- Можливі кінцеві пристрої:
- Система охолодження підлоги (23–18°C)
- Фанкойли (12–7°C)

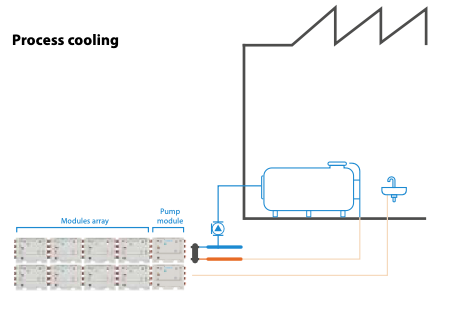

Технологічне охолодження
- Окреме або централізоване охолодження відповідно до потреб проекту. Блоками можна керувати в режимі «головний/керований» з масивом із 4 модулів на кожен головний пристрій
- Охолодження молока (9–4°C)
- Холодильний склад (від -8 до -12°C, з гліколем)
- Охолодження МРТ та багато іншого
