В останні роки зростання розуміння впливу на навколишнє середовище, і зокрема ролі холодоагентів, прискорило впровадження систем VRV на холодоагенті R-32 по всій Європі. У міру того, як цей перехід набирає обертів, фахівці галузі все частіше прагнуть отримати ясність щодо того, як правильно застосовувати різні стандарти про F-гази, що стосуються безпеки.
Завдяки провідним позиціям у галузі рішень VRV, у яких використовується холодоагент R-32, та тісній співпраці з установниками, проектувальниками, експертами з дотримання нормативних вимог та особами, які приймають рішення, компанія Daikin глибоко розуміє практичне застосування цих стандартів безпеки. Ми узагальнили ці знання, щоб надати чіткі та застосовні на практиці рекомендації для всіх зацікавлених сторін, які беруть участь у проектуванні, встановленні та оцінці систем VRV.
Які стандарти регулюють безпеку використання холодоагентів?
IEC 60335-2-40 є стандартом на продукцію та встановлює вимоги щодо безпеки для електричних теплових насосів, кондиціонерів і осушувачів повітря.
EN 378 є загальним стандартом, що визначає вимоги до холодильних систем та охоплює проектування, виготовлення, монтаж, експлуатацію, технічне обслуговування й утилізацію.
У рамках своєї сфери дії як IEC 60335-2-40, так і EN 378 вказують, що у випадку, якщо існує спеціальний стандарт безпеки продукції, наприклад стандарт IEC 60335-2-40, він має пріоритет над загальним стандартом, наприклад EN 378 (витяги 1 і 2).
Стандарт EN 378 додатково посилює цей принцип у визначенні допустимих меж заправки холодоагентом (витяг 3).
Висновок: Стандарт IEC 60335-2-40 має пріоритет над EN 378.
Витяг 1 — Сфера застосування EN378: «Стандарти на сімейства продуктів, що стосуються безпеки холодильних систем, мають пріоритет над загальними та типовими стандартами, які стосуються цього ж предмета».
Витяг 2 — Сфера застосування IEC 60335-2-40: «Ця частина стандарту IEC 60335 присвячена безпеці електричних теплових насосів, теплових насосів для гарячого водопостачання й кондиціонерів, включаючи компресори з вбудованими електродвигунами, а також гідравлічних фанкойлів, осушувачів повітря (з компресорами з вбудованими електродвигунами або без компресорів з вбудованими електродвигунами), термоелектричних теплових насосів і їх часткових блоків. Максимальна номінальна напруга живлення цього обладнання становить не більше 300 В для однофазних і 600 В для багатофазних пристроїв».
Витяг 3 — EN 378 (частина 1): «Стаття 6. Кількість холодоагенту. У тих випадках, коли для конкретних типів систем існують стандарти на продукцію, і вони передбачають обмеження кількості холодоагенту, такі обмеження мають пріоритет над положеннями цього стандарту».

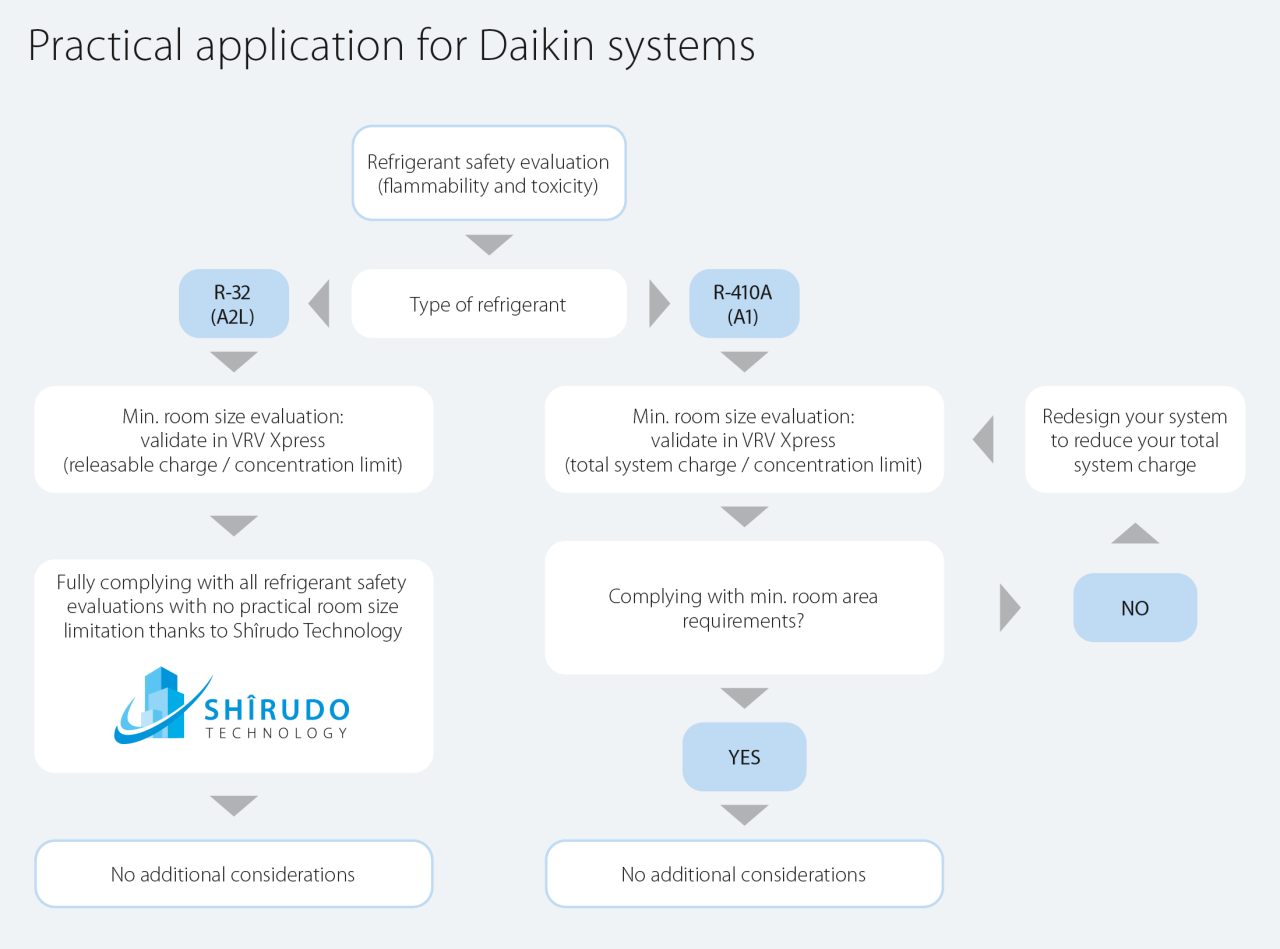

- Застосування відповідних стандартів до систем на R-32 A2L
- Застосування відповідних стандартів до систем на R-410A (A1)
IEC встановлює, що повинні застосовуватися найсуворіші вимоги (займистість або токсичність) (витяг 4).
Огляд допустимих граничних концентрацій R-32
Стандарт безпеки | Максимально допустима концентрація |
|---|---|
IEC 60335-2-40 | Займистість (LFL): 75% від нижньої межі займистості (LFL) = 0,75 × 307 г/м³ → 230 г/м³ |
EN 378 | Токсичність (ATEL/ODL): 300 г/м³ |
Оскільки межа займистості 230 г/м³ нижче межі токсичності 300 г/м³, застосовується більш сувора межа займистості. Дотримання цієї межі за своєю суттю гарантує, що межі токсичності не будуть перевищені, тому додаткові перевірки не потрібні.
Що це означає для проектування ваших систем на холодоагенті R-32?
Якщо розрахункова концентрація холодоагенту нижча від 230 г/м³, додаткові заходи безпеки не потрібні.
За концентрації, що перевищує 230 г/м³, технологія Shīrudo компанії Daikin забезпечує відповідність стандартам IEC 60335-2-40 та EN 378, допомагаючи вам бути впевненими щодо дотримання застосовних стандартів безпеки.
У частині граничних значень заправки IEC охоплює лише легкозаймисті холодоагенти (A2L, A2, A3).
→ Тому стандарт IEC не можна використовувати для оцінки систем, в яких застосовуються негорючі холодоагенти (A1).
Огляд допустимих граничних концентрацій R-410A
Стандарт безпеки | Максимально допустима концентрація |
|---|---|
IEC 60335-2-40 | Займистість (LFL): Не застосовується — IEC стосується лише легкозаймистих холодоагентів (A2L, A2, A3) |
EN 378 | Токсичність (ATEL/ODL): 440 г/м³ |
Межа токсичності, зазначена в стандарті EN 378 для холодоагенту R-410A, класифікованого як негорючий холодоагент класу А1, становить 440 г/м³, і її слід застосовувати.
Що це означає для проектування ваших систем на холодоагенті R-410A?
Оскільки холодоагент R-410A не входить до сфери дії стандарту IEC щодо безпеки холодоагентів, як основний стандарт застосовується EN 378.
Концентрація холодоагенту R-410A повинна залишатися на рівні нижче 440 г/м³. У разі перевищення цієї межі необхідно вжити відповідних заходів безпеки на місці експлуатації обладнання відповідно до стандарту EN 378.

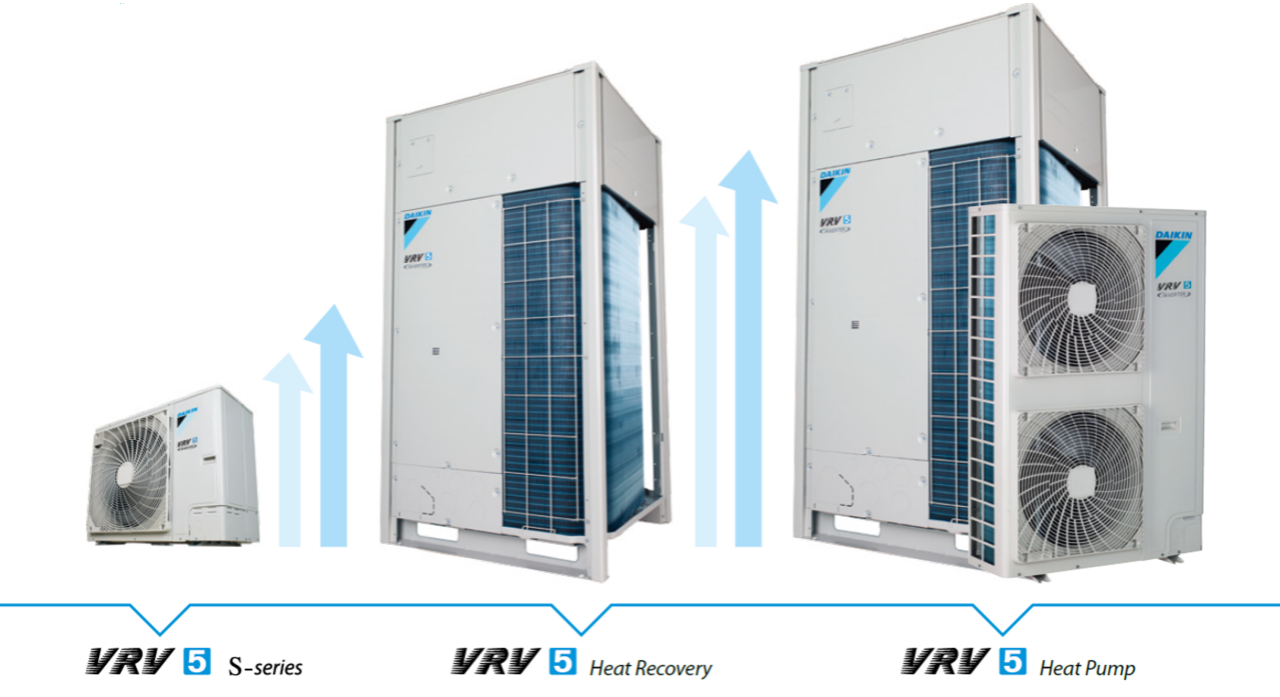

Більша гнучкість проектування порівняно з системами на холодоагенті R-410A
Відповідно до суворіших вимог IEC, системи на R-32 забезпечують значно більшу гнучкість проектування порівняно з аналогами, що працюють на R-410A.

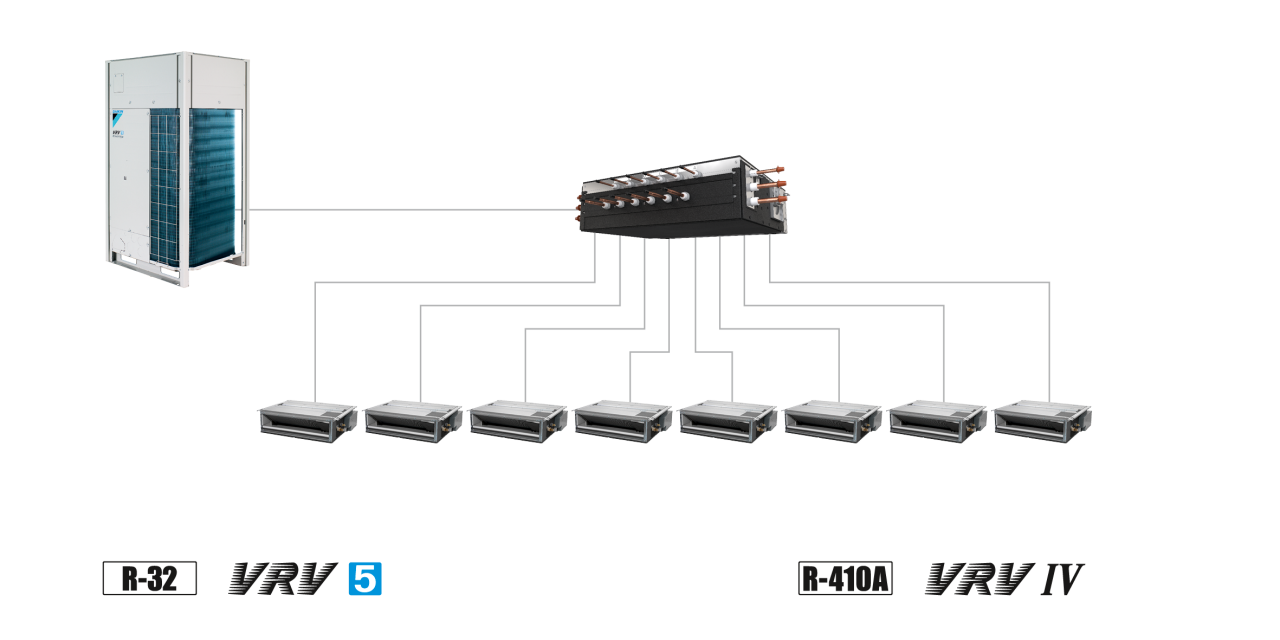

Порівняння конфігурацій: Приклад розрахунку для застосування у готелі
У випадку типової готельної системи VRV (8 внутрішніх блоків, 1 блок BS) рішення VRV 5 з використанням технології Shîrudo та вбудованими засобами безпеки потрібна мінімальна площа номера всього 3,08 м², тоді як для аналогічної системи на холодоагенті R-410A цей показник становить 12,7 м²!
Мінімальна площа готельного номера: 3,08 м2
відповідно до стандарту IEC60335-2-40 та із застосуванням технології Shîrudo
Мінімальна площа готельного номера: 12,7 м2
згідно з EN378

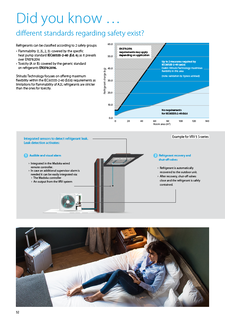

Докладніша інформація міститься в розділі
Типові запитання
Так. Проектування відповідно до стандарту IEC 60335-2-40 (ми гарантуємо відповідність) також забезпечує виконання відповідних вимог EN 378, включаючи перевірку максимальної концентрації холодоагенту в приміщенні.
Технологія Shīrudo від Daikin додатково гарантує, що концентрація холодоагенту не перевищує 230 г/м³, що еквівалентно 75% від нижньої межі займистості, визначеної IEC 60335-2-40.
Для порівняння, система, розроблена суворо відповідно до меж токсичності згідно з EN 378, може допускати концентрацію до 300 г/м³, що приблизно на 30% більше холодоагенту в найгіршому випадку витоку.
З питань, що не охоплені стандартом IEC 60335-2-40, таких як встановлення зовнішніх блоків на відкритому повітрі, слід звернутися до стандарту EN 378.
Так. EN 378 — це загальний стандарт, і в рамках своєї сфери застосування та статті 6 він безпосередньо посилається на застосовні стандарти на продукцію, у цьому випадку IEC 60335-2-40.
Таким чином, відповідність стандарту IEC 60335-2-40 означає відповідність стандарту EN 378 у сферах, що охоплюються цим стандартом на продукцію.
Ні. Відповідність вимогам IEC 60335-2-40, а отже, і EN 378 (частини 1 та 2), є достатньою. Застосування стандарту EN 378-3 не є обов'язковим, зокрема в частині таких положень, як наявність незалежного джерела живлення для системи виявлення витоків.
У таблиці C.1 стандарту EN 378 наведено граничні значення заправки, розраховані на основі межі токсичності, помноженої на об'єм приміщення, або відповідно до визначення, що міститься у статті C.3. На практиці граничне значення заправки, що застосовується, завжди визначається з використанням більш суворого критерію. Таким чином, межу токсичності не перевищено.
У результаті додаткові заходи безпеки, описані у статті C.3 стандарту EN 378-3, не потрібні.
Цей підхід відповідає практиці, що устоялася, для холодоагентів класу А, таких як R-410A, коли додаткові заходи безпеки не потрібні за умови, що межі токсичності не перевищені.
Унікальна технологія Shîrudo від Daikin відповідає всім релевантним вимогам IEC, забезпечуючи систему, що відповідає чинним стандартам, спокій і впевненість без необхідності вживання додаткових заходів.
Не потрібно жодних складних розрахунків заходів безпеки
Не потрібні додаткові роботи з встановлення або введення в експлуатацію
Додаткові датчики й компоненти не мають візуального впливу
У разі зміни планування додаткова робота або перепроектування не потрібні
Немає потреби у періодичних перевірках для підтримання безпеки
Як працює технологія Shîrudo
- Вбудовані датчики для виявлення витоку холодоагенту
- Вбудована сигналізація
- Запірні клапани

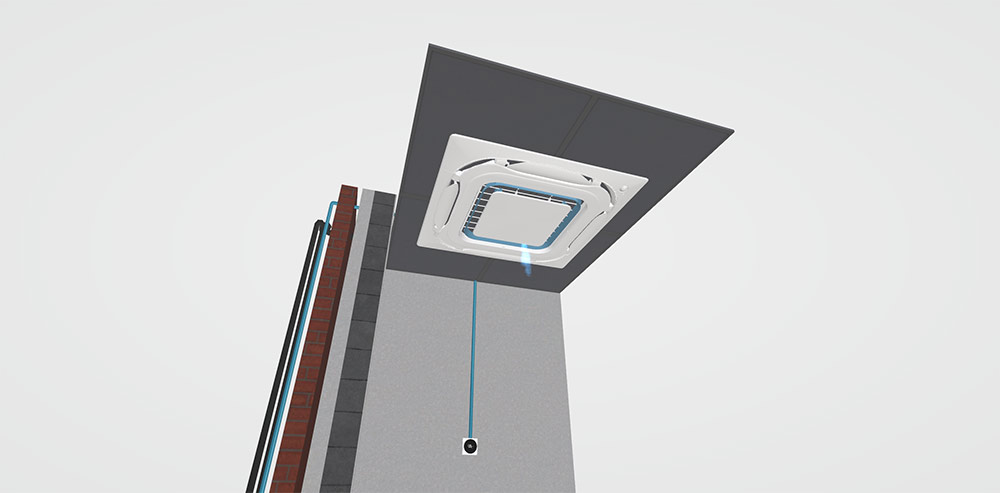

Вбудовані датчики для виявлення витоку холодоагенту
- Вбудований у кожен внутрішній блок
- Функція самодіагностики виявляє навіть найменший витік холодоагенту
- Автоматично активує заходи реагування на витік холодоагенту: сигналізацію й запірні клапани

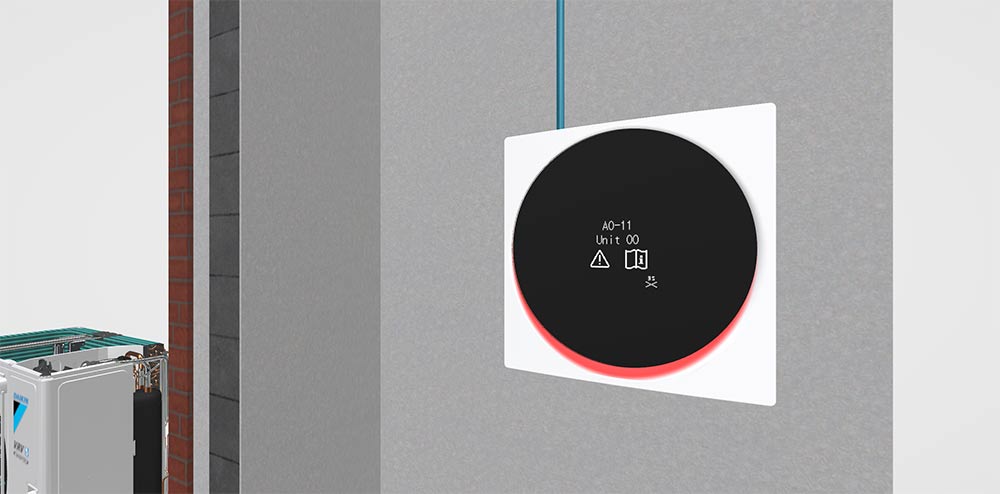

Вбудована сигналізація
- Локальна візуальна і звукова сигналізація, вбудована в дротовий пульт дистанційного керування Madoka
- Додаткова сигналізація для особи, яка здійснює контроль, може бути передбачена шляхом/за допомогою:
- Виконання установки в пульті Madoka на об'єкті
- Вхідного сигналу, що викликає спрацьовування сигналізації іншого виробника

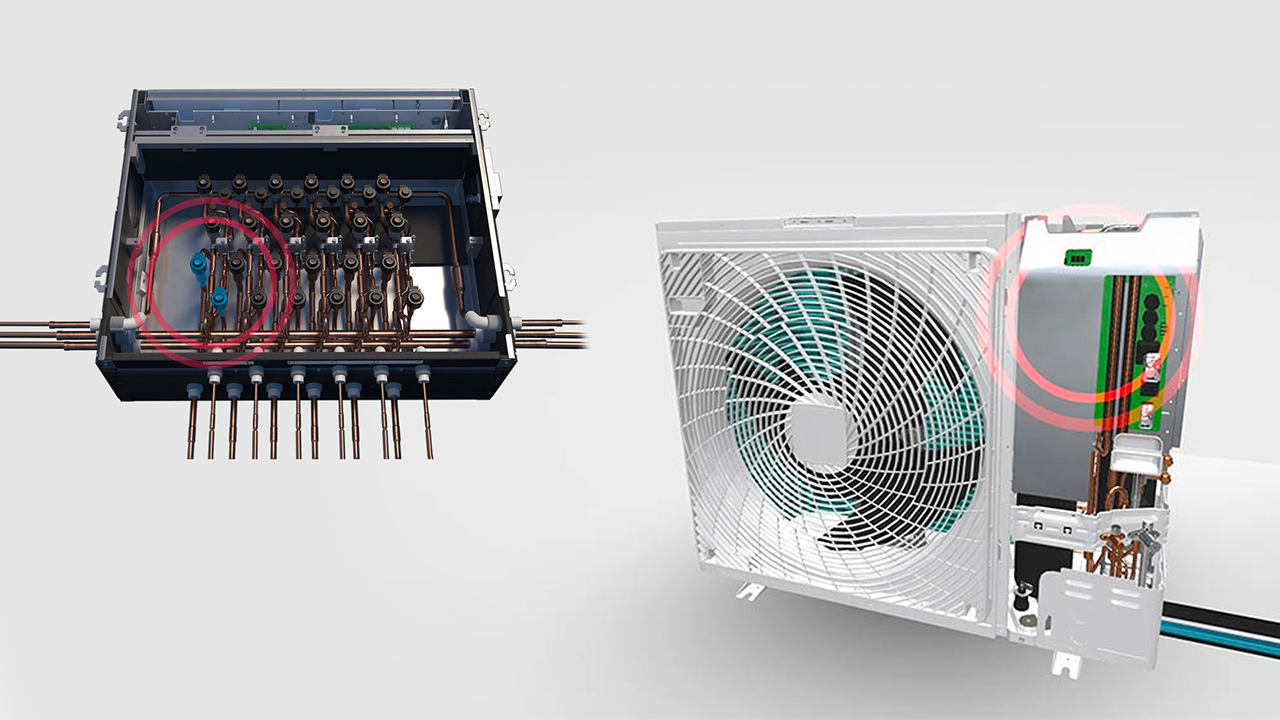

Для забезпечення відповідності стандарту IEC60335-2-40 навіть у найменших приміщеннях передбачені запірні клапани.
Залежно від системи вони вбудовані у зовнішній блок або блок (BS)SV. У разі витоку холодоагент або перекачується назад у зовнішній блок, або перекриваються окремі відгалуження, щоб локалізувати витік і звести до мінімуму кількість холодоагенту, з якого можливий витік.
