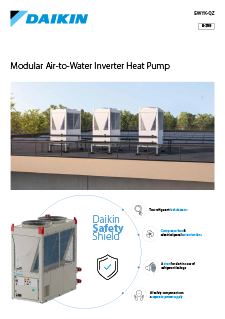

EWYK-QZ Product catalogue
PDF | 897.41KB
Створений для будівель, де висуваються більш високі вимоги.

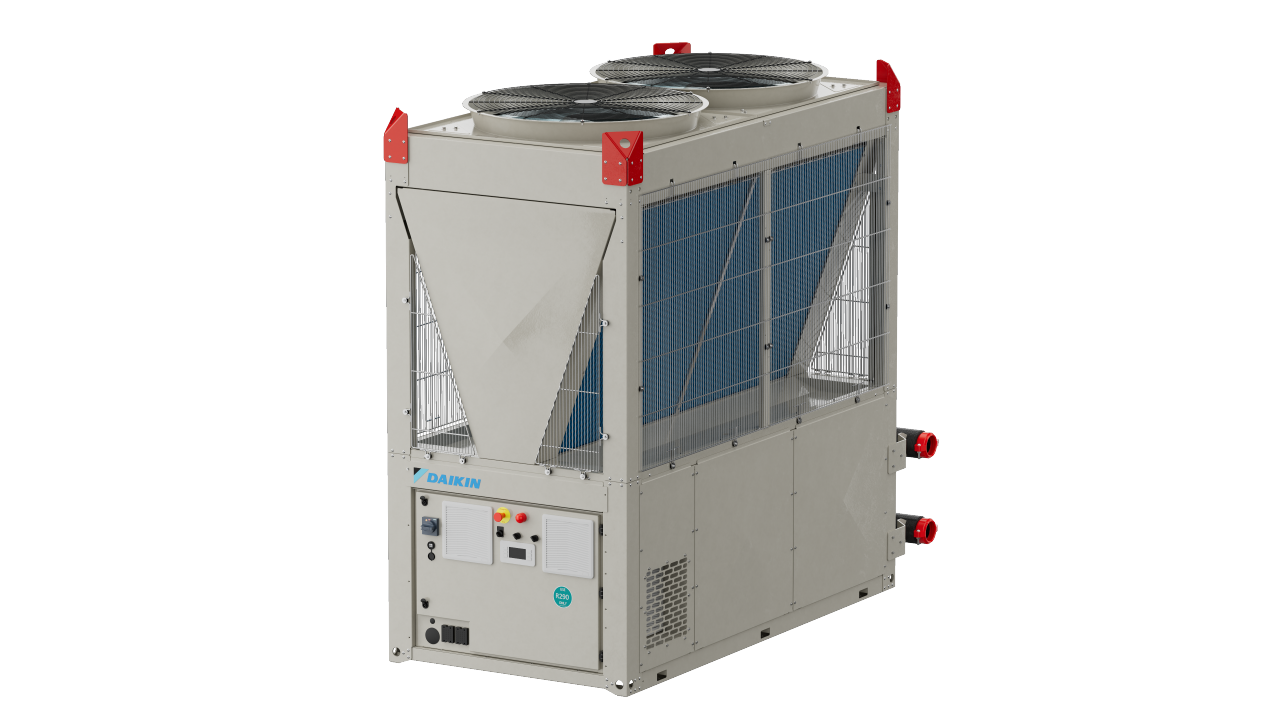

Daikin EWYK-QZ — модульний тепловий насос повітря-вода на R-290 з інверторним керуванням, розроблений з можливістю масштабування продуктивності від одного модуля 135 кВт до кількох масивів з продуктивністю 2000 кВт.
Конструкція plug-and-play дозволяє додавати модулі з розвитком проекту, встановлюючи їх поруч один з одним або один над іншим, що робить рішення однаково придатним для нових установок, масштабних модернізацій і складних промислових умов.
Одна система, необмежений потенціал.
Модульна система Plug & Play
Гнучка масштабованість і модульна установка продуктивністю до 2000 кВт.
Система зростає разом із вашим проектом, дозволяючи поступово додавати модулі відповідно до плану будівництва. Модулі можна встановлювати поряд один з одним або штабелювати для мінімізації потрібної площі, при цьому в одній системі може бути до чотирьох масивів по чотири модулі й до 60 можливих конфігурацій.

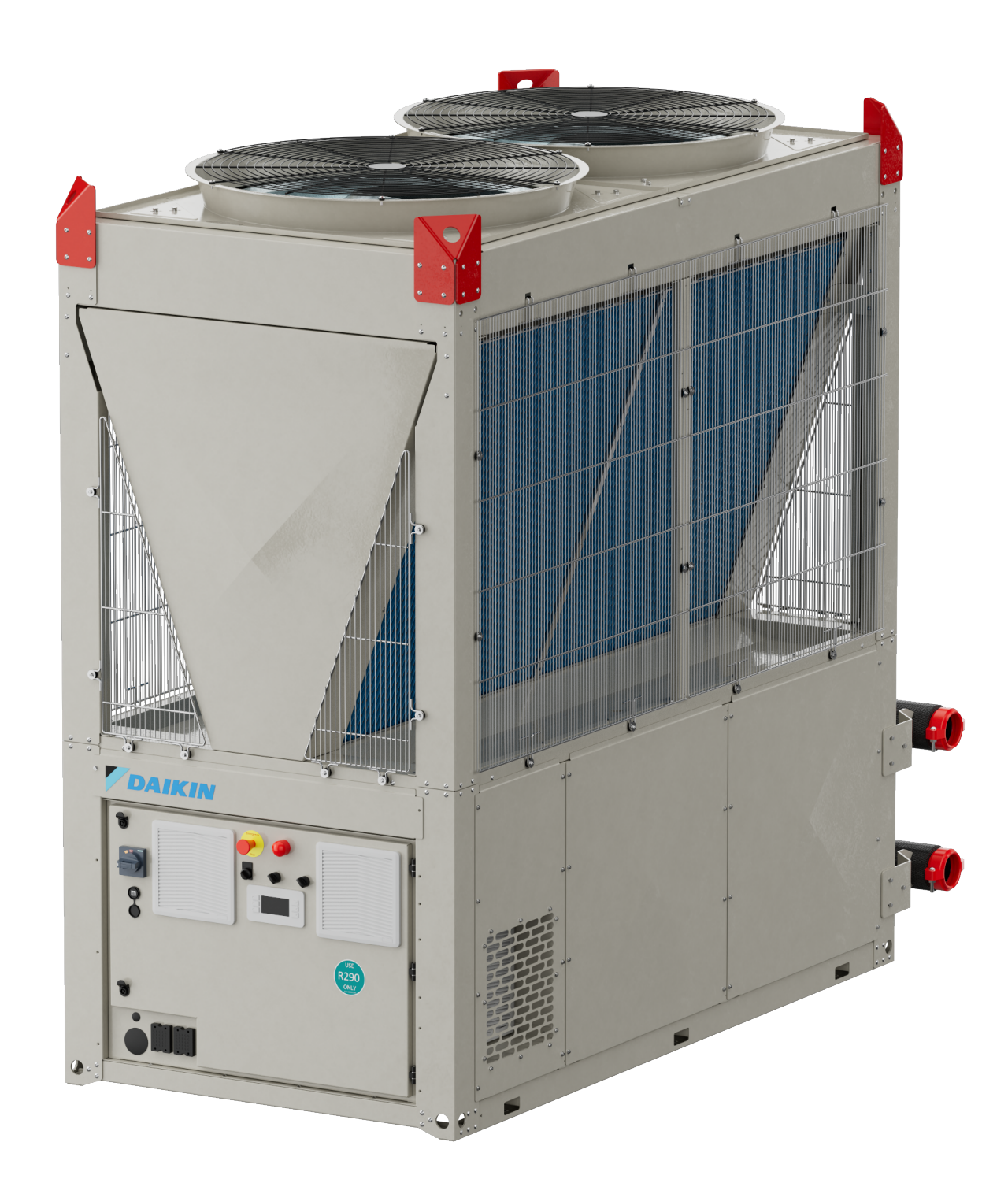

1 базовий модуль — до 135 кВт
2 базові модулі — до 270 кВт

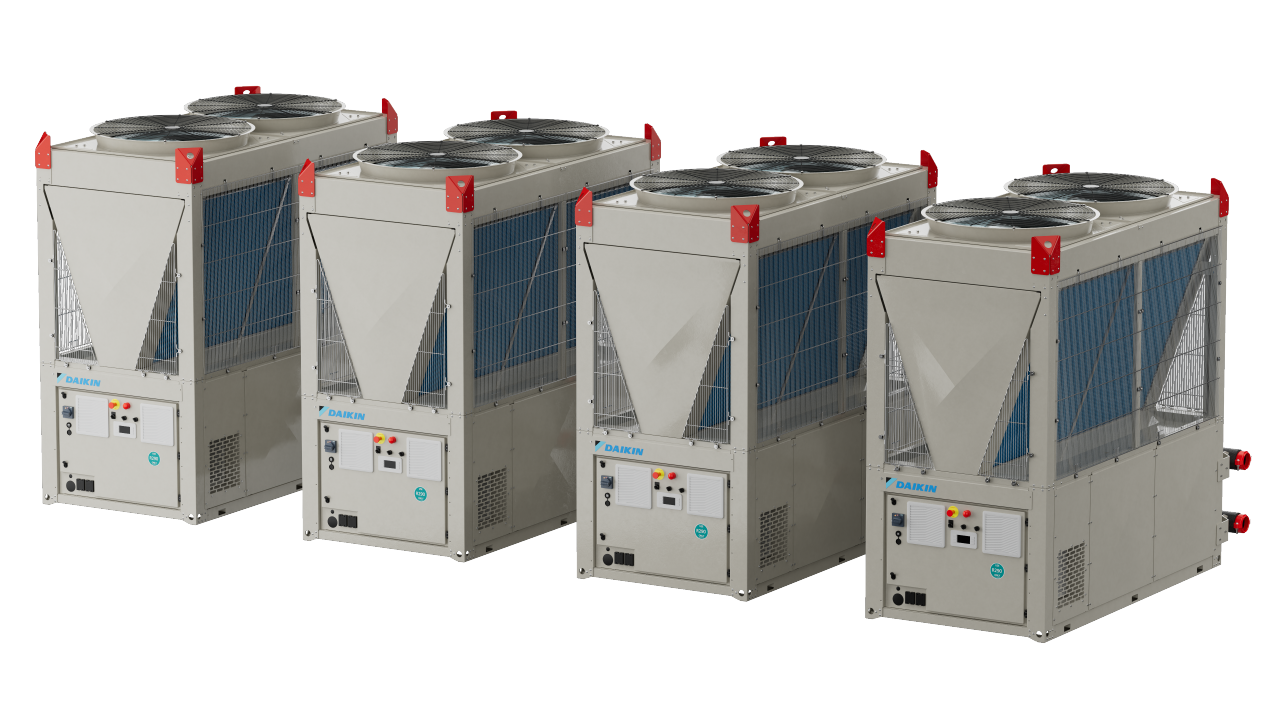

1 масив із 4 модулів — до 540 кВт

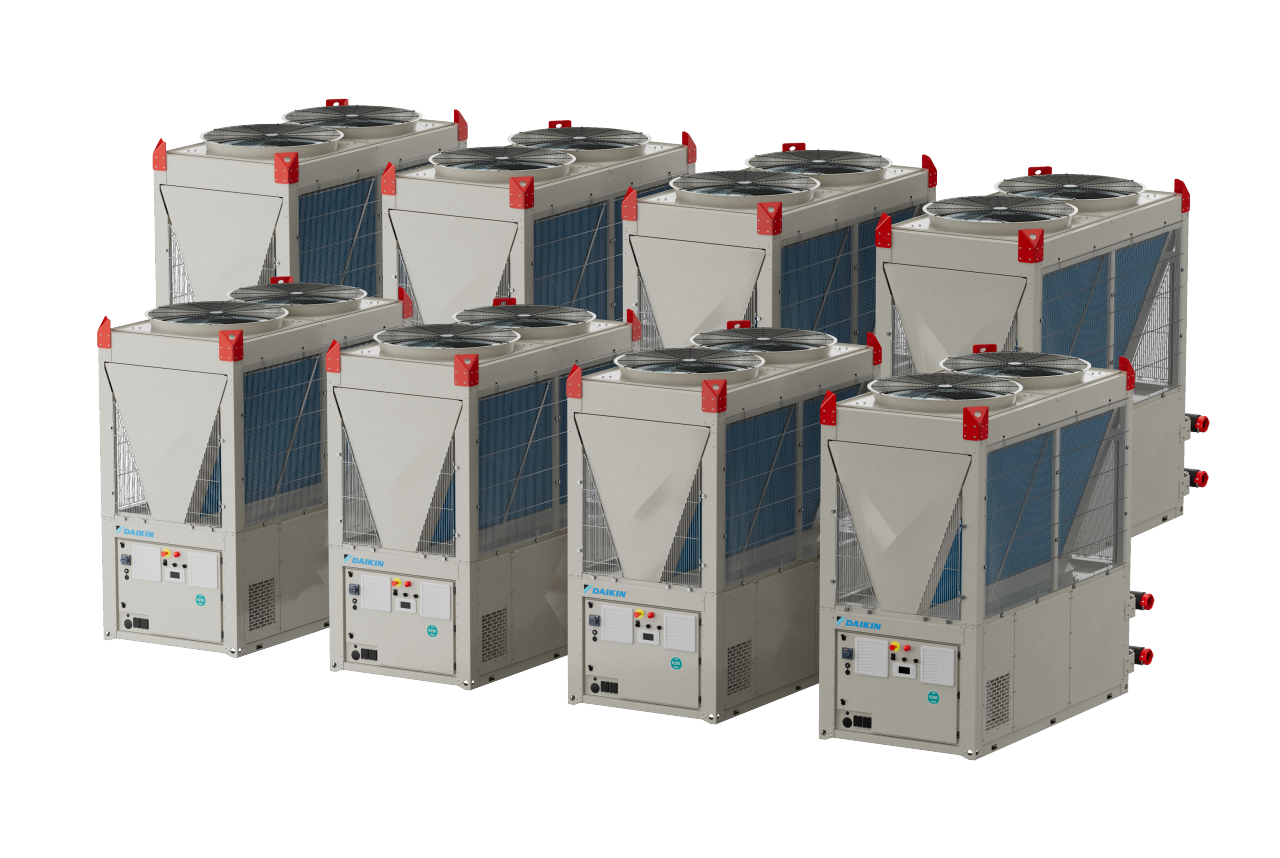

Масив 4х4 — до 2000 кВт
, керування здійснюється системою iCM
Рішення розроблено для досягнення максимальної продуктивності
Повністю інверторна технологія
Спіральні компресори з частотно-регульованим приводом та ЕС-вентилятори з інверторним приводом адаптуються в режимі реального часу до змін навантаження, забезпечуючи виняткову ефективність при частковому навантаженні у будь-яку пору року.
Установка Plug & Play
Один силовий кабель забезпечує живленням до чотирьох модулів. Комплект колектора з усіма міжблочними трубами може бути попередньо встановлений на заводі-виробнику, що ще більше скорочує час монтажу на об'єкті.
Високотемпературна робота
Забезпечує нагрівання води до 75°C навіть за температури зовнішнього повітря до –20°C, тобто це рішення є прямою заміною котла для найвимогливіших умов експлуатації.
Природні холодоагенти
Холодоагент R-290 (пропан) має потенціал глобального потепління лише 0,02. Це гарантує відповідність вимогам законодавства щодо F-газів у майбутньому та значно знижує викиди вуглекислого газу.
Опція насосного модуля
Спеціалізований насосний модуль з інверторним насосом та 18-літровим розширювальним баком безпосередньо інтегрується в масив, утворюючи повністю автономну гідросистему.
Готовність до модернізації
Компактні штабельне розміщення та можливість додавання модулів роблять EWYK-QZ ідеальним рішенням для проектів з обмеженим простором та необхідністю поетапного підвищення продуктивності.
Широкий робочий діапазон
Безкомпромісне функціонування.
Забезпечуючи надійне опалення та охолодження у широкому робочому діапазоні з температурою води до 75°C, обладнання є ідеальною заміною котла у житлових будинках, готелях та на промислових підприємствах.
| Мін. | Макс. | |
| Нагрівання води | 20°C | 75°C |
| Охолоджена вода | -15°C | 18°C |
| Температура зовнішнього повітря | -20°C | 46°C |
Daikin Safety Shield
Безпека у кожному компоненті
- Два детектори витоку холодоагенту охоплюють як компресорний блок, так і електричну панель.
- Витяжні вентилятори, сертифіковані за стандартом ATEX, підтримують надлишковий тиск і усувають будь-які витоки з обох корпусів.
- Звукова та візуальна сигналізація спрацьовує негайно при отриманні сигналу від датчиків витоків для швидкого реагування у надзвичайних ситуаціях.
- Незалежне джерело живлення. Усі пристрої безпеки працюють від окремого ланцюга, не пов'язаного з основним джерелом живлення.
- Колектор запобіжних клапанів виводить холодоагент за межі компресорного блока у разі підвищення тиску до занадто високого значення.
Підхід Daikin до безпеки охоплює повний життєвий цикл продукту — від виробництва та зберігання до транспортування, встановлення, технічного обслуговування й утилізації — незмінно забезпечуючи партнерам та кінцевим користувачам безпечне середовище.
Інтелектуальна система керування холодильною машиною Intelligent Chiller Manager
1. Оптимізація всієї установки
Координація роботи всіх модулів у режимі опалення або охолодження, що гарантує високу ефективність і надійну роботу незалежно від розміру чи конфігурації установки.
2. Розширена архітектура
Керування градирнями та колекторними насосними системами для установок як з повітряним, так і водяним охолодженням з використанням одного інтерфейсу.
3. Зниження експлуатаційних витрат
Мінімізуючи енергоспоживання та механічні навантаження, iCM збільшує термін служби системи та забезпечує відчутне підвищення ефективності протягом усього терміну експлуатації обладнання.
Технічні характеристики — EWYK-QZ
EWYK135QZXSA2
| Параметр | Значення |
Теплопродуктивність [H1] — 40/45°C, 7°C OAT (кВт) | 135 |
COP [H1] (кВт/кВт) | 3,3 |
SCOP Низькотемпературний / Середньотемпературний (кВт/кВт) | 4,2/3,2 |
Холодопродуктивність [C1] — 12/7°C, 35°C OAT (кВт) | 128 |
EER [C1] / SEER (кВт/кВт) | 2,6/4,8 |
Рівень звукової потужності (дБ(A)) | 79,5 |
Розміри (Д х Ш х В) (мм) | 2382 × 1207 × 2653 |
Заправлення холодоагенту (кг) | 6,6 |
Тип компресора | 2× спіральний з VFD |
| Електроживлення | 400 В / 3-ф / 50 Гц |
Величина масиву
1 модуль
135 кВт
опалення / 128 кВт охолодження
2 модулі
270 кВт
опалення / 256 кВт охолодження
3 модулі
405 кВт
опалення / 384 кВт охолодження
4 модулі
540 кВт
опалення / 512 кВт охолодження
Орієнтована на майбутнє конструкція
Холодоагент R-290 є одним із найбільш екологічно безпечних холодоагентів на ринку. Завдяки поєднанню повністю інверторної технології та інтеграції з інтелектуальними мережами smart grid EWYK-QZ підтримує стандарти екологічного будівництва та відповідає найновішим європейським нормам.
Рішення для екологічних будівель
Відповідність BREEAM
Відповідність LEED
Повністю відповідає найновішим вимогам щодо F-газів
Основні екологічні та експлуатаційні показники
ПГП 0,02 — потенціал глобального потепління
SCOP 4,2 — висока сезонна ефективність (низька температура)
75°C — максимальна температура води, що нагрівається
−20°C — мінімальна температура зовнішнього повітря в режимі опалення
Докладніше
Одна система.
Необмежений потенціал.
Зверніться до фахівця Daikin, щоб підібрати оптимальну конфігурацію для вашого проекту.
