Спеціалізовані рішення для центрів зберігання та обробки даних
Координуйте дії на глобальному рівні — взаємодійте локально. Глобальна мережа Daikin надає спеціалізовані знання та досвід у вашому регіоні.

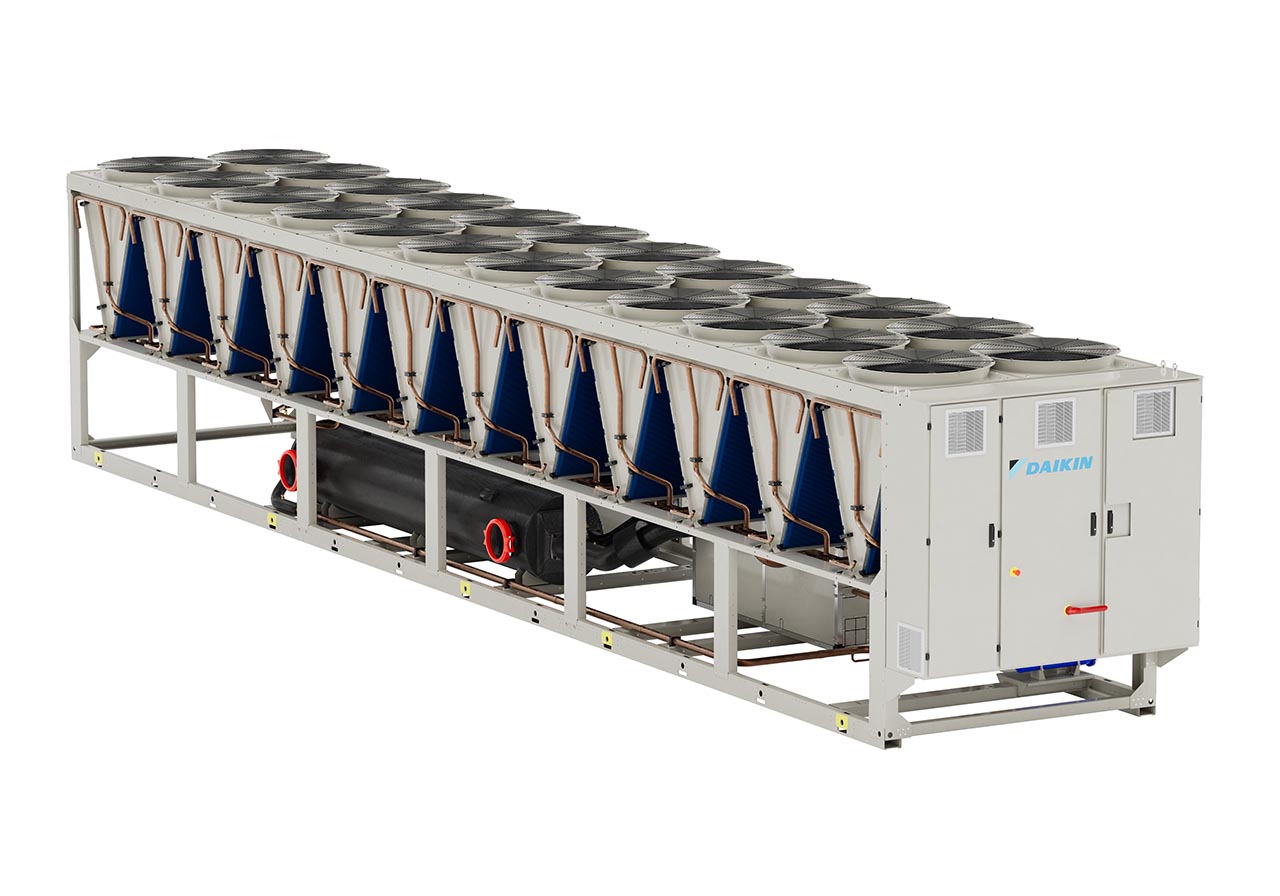

Рішення для охолодження — тільки охолодження
- Діапазон холодопродуктивності: 150–1950 кВт
- Найвища ефективність
- Гвинтовий компресор Daikin з інверторним керуванням
- Нова конструкція вентилятора Daikin
- 4 варіанти з різними рівнями ефективності
- 3 конфігурації за рівнем шуму
Рішення у вигляді холодильної машини — природне охолодження
- Діапазон холодопродуктивності: 150–1950 кВт
- Найвища ефективність
- Гвинтовий компресор Daikin з інверторним керуванням
- Нова конструкція вентилятора Daikin
- 4 варіанти з різними рівнями ефективності
- 3 конфігурації за рівнем шуму

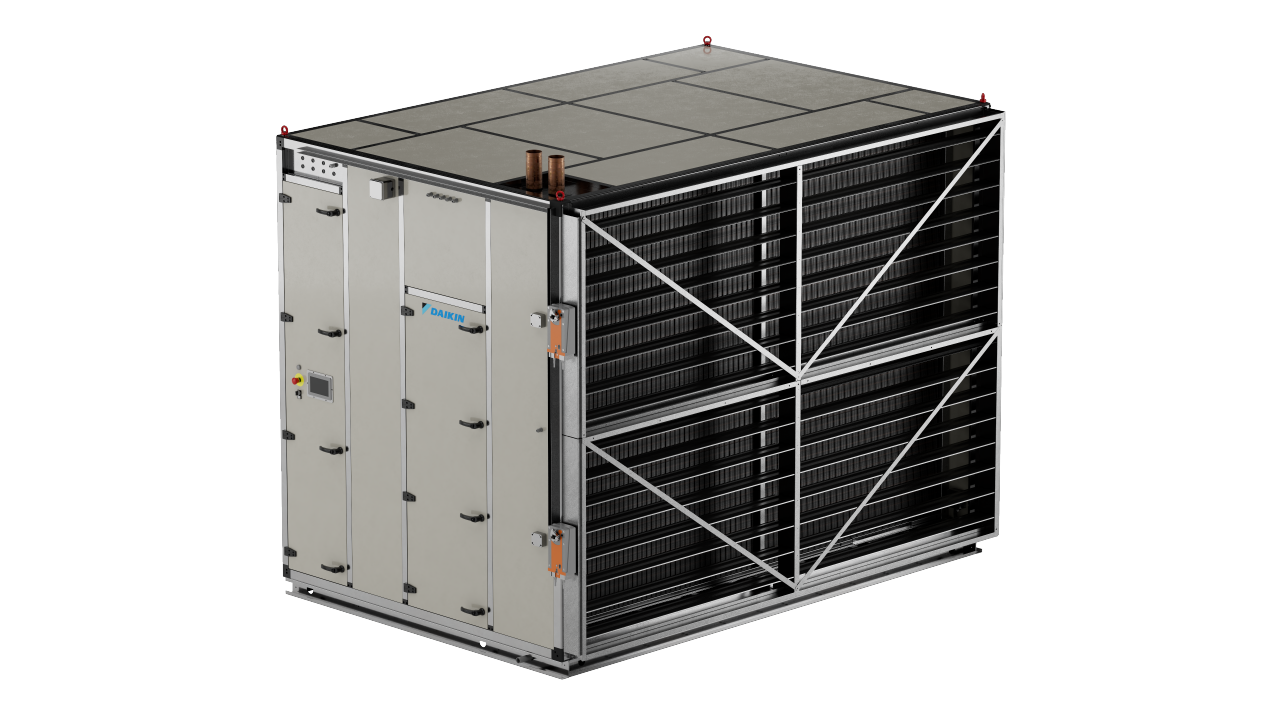

Блок Pro-W CRAH
- Діапазон холодопродуктивності від 200 до 700 кВт
- Низьке PUE системи завдяки високій ефективності
- Впроваджена технологія вентиляторів Daikin EC
- Заводське тестування кожного блока перед відправленням
- EMEA Величезні виробничі потужності по всьому світу з можливістю масштабування
- Мала потрібна для установки площа
- Інтегровані інтелектуальні елементи керування та фільтри низьких гармонік

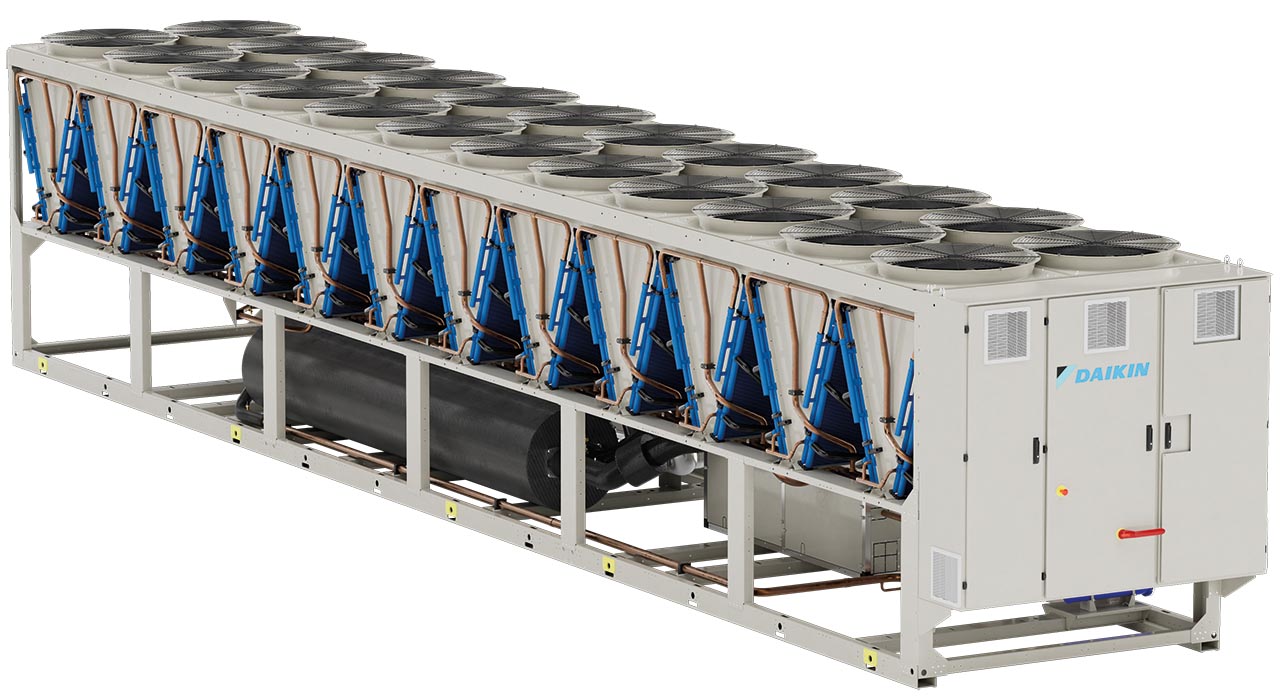

Холодильна машина з природним охолодженням
Компактні холодильні машини з природним охолодженням продуктивністю до 2150 кВт
Асортимент холодильних машин включає блоки з гвинтовими компресорами, оснащені частотно-регульованими приводами (VFD), розробленими та виготовленими самою компанією й встановленими на компресорі для підвищення надійності та ефективності. Завдяки частотно-регульованому приводу (VFD) забезпечується точна модуляція холодильних навантажень при продуктивності до 2150 кВт і холодильні машини зі спіральними компресорами продуктивністю до 1344 кВт.
Незважаючи на високу холодопродуктивність обладнання Daikin відрізняється компактними розмірами, які дозволяють встановлювати його в обмежених просторах. Це особливо вірно для обладнання з функцією природного охолодження із конфігурацією, яка не виходить за межі габаритів блока.
Компанія Daikin пропонує різні типи обладнання з функцією природного охолодження, у тому числі системи без гліколю. Спеціалізована конфігурація для центру зберігання та обробки даних включає активний фільтр гармонік, інтегрований безпосередньо до електричного щитка блока для забезпечення компактності.
- Функція природного охолодження знижує експлуатаційні витрати
- Компактні розміри у поєднанні з високою холодопродуктивністю
- Варіанти без гліколю з функцією природного охолодження
- Гвинтовий компресор із частотно-регульованим приводом для підвищення надійності та ефективності
- Макс. температура води на виході: +30°C
- Мін. температура зовнішнього повітря: -30°C
- Макс. температура зовнішнього повітря: +55°C

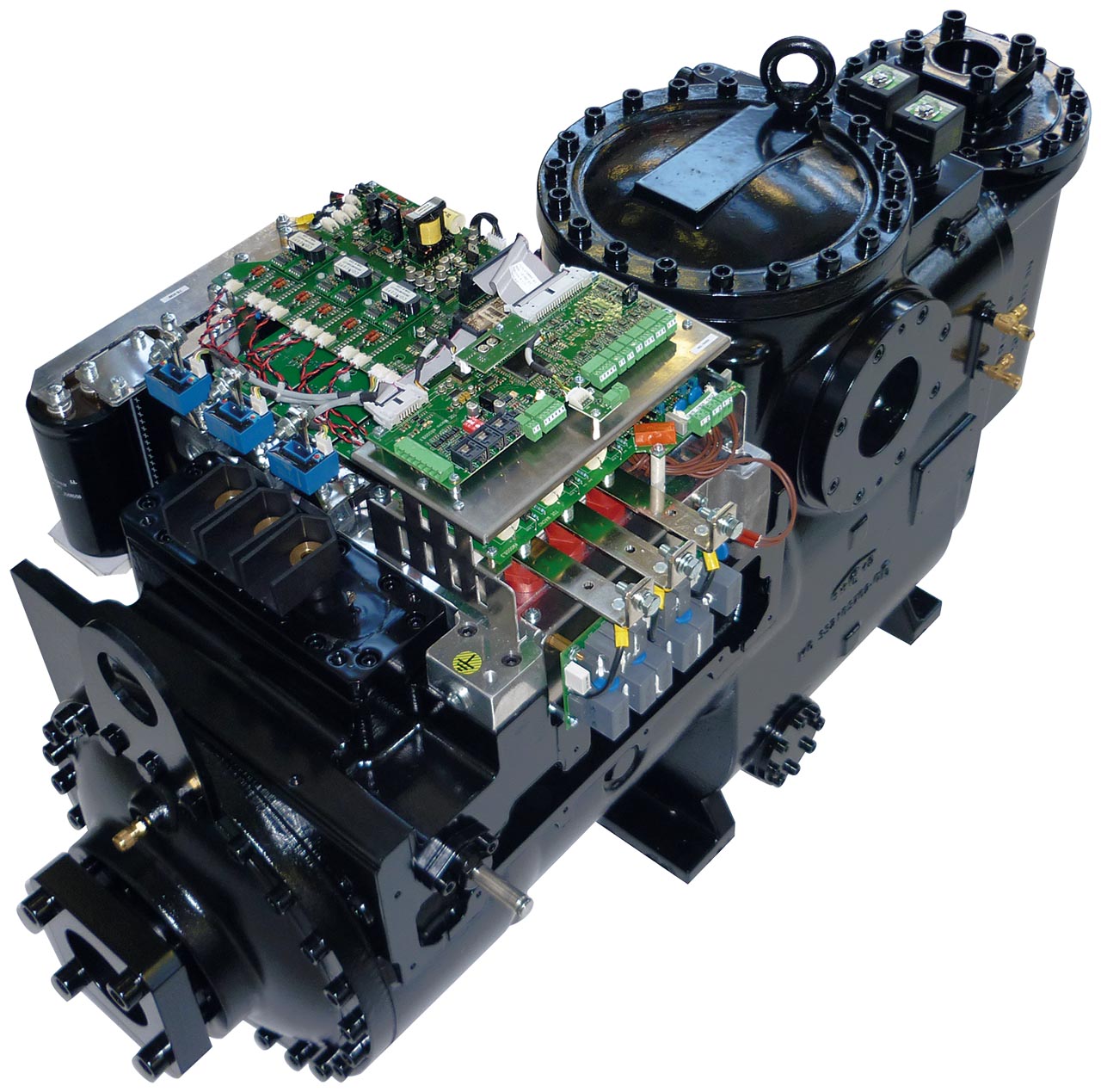

Серце наших холодильних установок
Компанія Daikin пропонує технології, розроблені для забезпечення виняткової надійності та довговічності навіть у суворих умовах експлуатації. Гвинтовий компресор із частотно-регульованим приводом Daikin розроблений та виготовляється компанією Daikin і встановлюється на компресор для підвищення надійності й ефективності. Він відрізняється від інших гвинтових компресорів тим, що забезпечує більш високу енергоефективність за рахунок оптимізованої конструкції гвинта й інтеграції спеціально розробленого частотно-регульованого приводу (VFD).
Завдяки такій інтеграції компресор ідеально відповідає різним вимогам до навантаження центру зберігання та обробки даних шляхом регулювання потужності компресора, що гарантує відмінну ефективність при частковому навантаженні, а значить низький PUE та менші експлуатаційні витрати. Крім того, частотно-регульований привід та вбудований активний фільтр низьких гармонік охолоджуються холодоагентом, що додатково підвищує надійність, особливо для застосувань в екстремальних умовах навколишнього середовища, у яких традиційні VFD з повітряним охолодженням були б не найкращим варіантом.

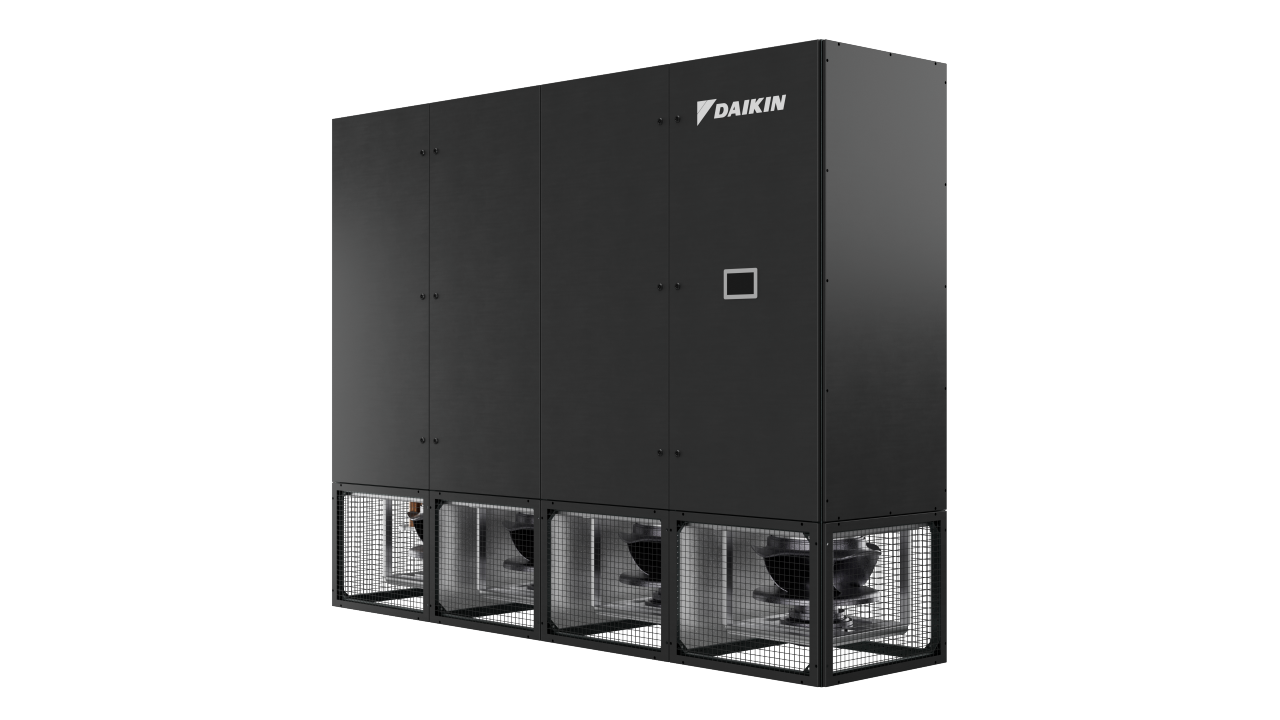

Pro-C CRAH
Блок Pro-C: Чудове рішення для керування температурою з експлуатаційними показниками, сертифікованими третьою стороною
Ефективність роботи лежить в основі блока Pro-C. Це стало можливим завдяки поєднанню передових інженерних рішень. До них належать оптимізовані теплообмінники з охолодженою водою, вентилятори EC наступного покоління, клапани керування, що не залежать від тиску, та активні фільтри гармонік, і всі вони розроблені для забезпечення максимальних експлуатаційних показників і надійності системи.
Завдяки широкому діапазону холодопродуктивності від 30 кВт до 250 кВт та адаптованої модульної архітектури блок Pro-C здатний задовольнити найрізноманітніші проектні вимоги. Гнучка конструкція блока дозволяє інтегрувати в неї широкий спектр сумісних аксесуарів, що робить це рішення придатним для різних потреб установки та змінних вимог до системи.
Крім того, досконалі стратегії керування, інтелектуальна автоматизація та пристрої автоматичного увімкнення резерву забезпечують максимальну експлуатаційну надійність і ефективність. Ці технології сприяють підтримці безперервної роботи системи, одночасно захищаючи її від потенційних перебоїв у електропостачанні.
Особливості та функції Pro-C
1. Універсальність: Модульна конструкція задовольняє всі потреби центрів зберігання та обробки даних, пропонуючи конфігурації як для твердого покриття, так і фальшпідлоги. Вона оптимізує енергоефективність за рахунок рекуперації теплоти з повітря, що випускається.
2. Оптимізований теплообмінник: Ефективна робота при частковому навантаженні орієнтована на теплообмін за явним теплом, запобігаючи утворенню конденсату та адаптуючи роботу холодильних машин з функцією природного охолодження для підвищення ефективності.
3. Вентилятор EC з PFC: Безщіткові двигуни постійного струму динамічно адаптуються до навантаження з охолодження, знижуючи енергоспоживання та підвищуючи ефективність за рахунок активної корекції коефіцієнта потужності.
4. Клапани керування, які не залежать від тиску: Забезпечують стабільну витрату води та краще регулювання температури, знижуючи експлуатаційні витрати та підвищуючи ефективність системи.
5. Розширені стратегії керування: Системи керування Daikin оптимізують продуктивність, забезпечують резервування та адаптуються до змінних тенденцій, гарантуючи надійну роботу.
6. Захист обладнання: Пристрої автоматичного увімкнення резерву та суперконденсатори забезпечують безперервну роботу у випадку перебоїв у електропостачанні, а також швидке вмикання вентилятора.

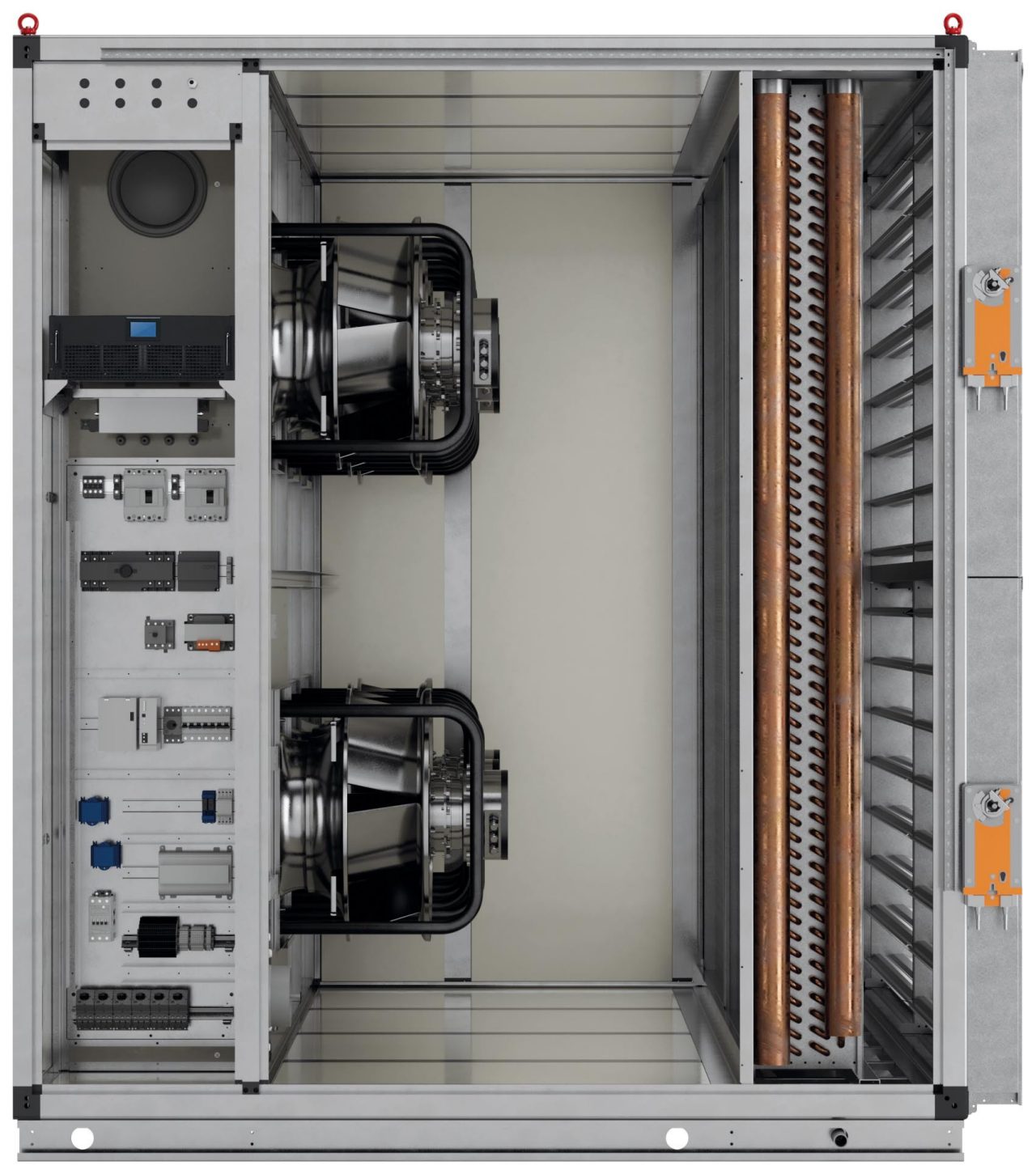

Pro-W — високоефективний вентиляторний блок
Представляємо Pro-W. Наші спеціалізовані вентиляційні установки для комп’ютерних залів центрів зберігання та обробки даних (CRAH) розроблені для великих та гіпермасштабних проектів — вони оснащені теплообмінником з охолодженою водою, розширеною системою керування, що враховує потреби в режимі реального часу, та мають холодопродуктивність до 500 кВт.
Конфігурація Plug and play!
Повітряні фільтри, панель керування, ДБЖ, вентиляторний блок, охолоджувальний теплообмінник (до 8 рядів) та заслінки інтегруються відповідно до ваших потреб у корпусі з анодованого алюмінієвого профілю на гарячооцинкованій опорній рамі. Весь модуль пройшов попередні випробування та готовий до використання.

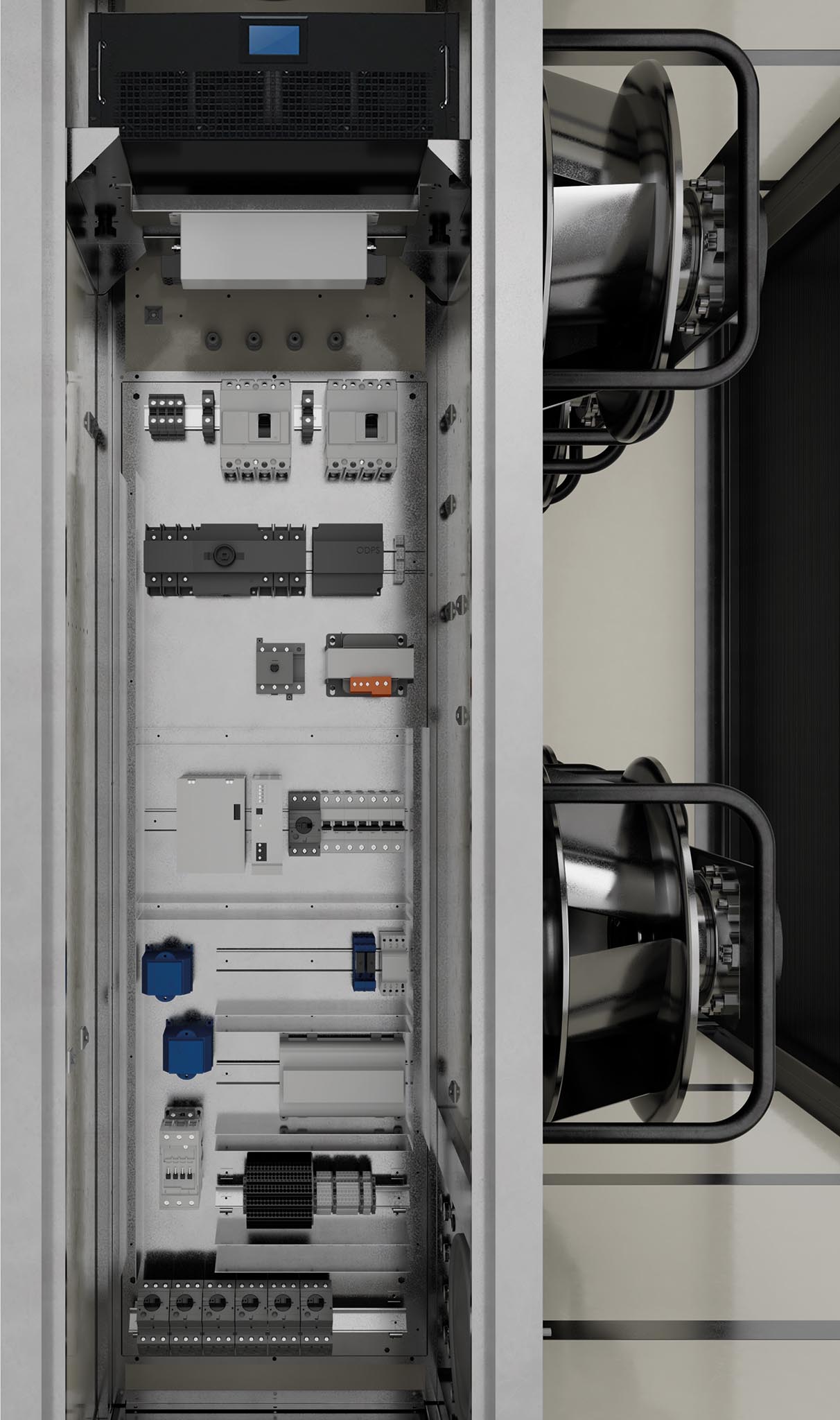

Засоби керування
які відповідають вимогам великих та гіпермасштабних центрів зберігання та обробки даних.

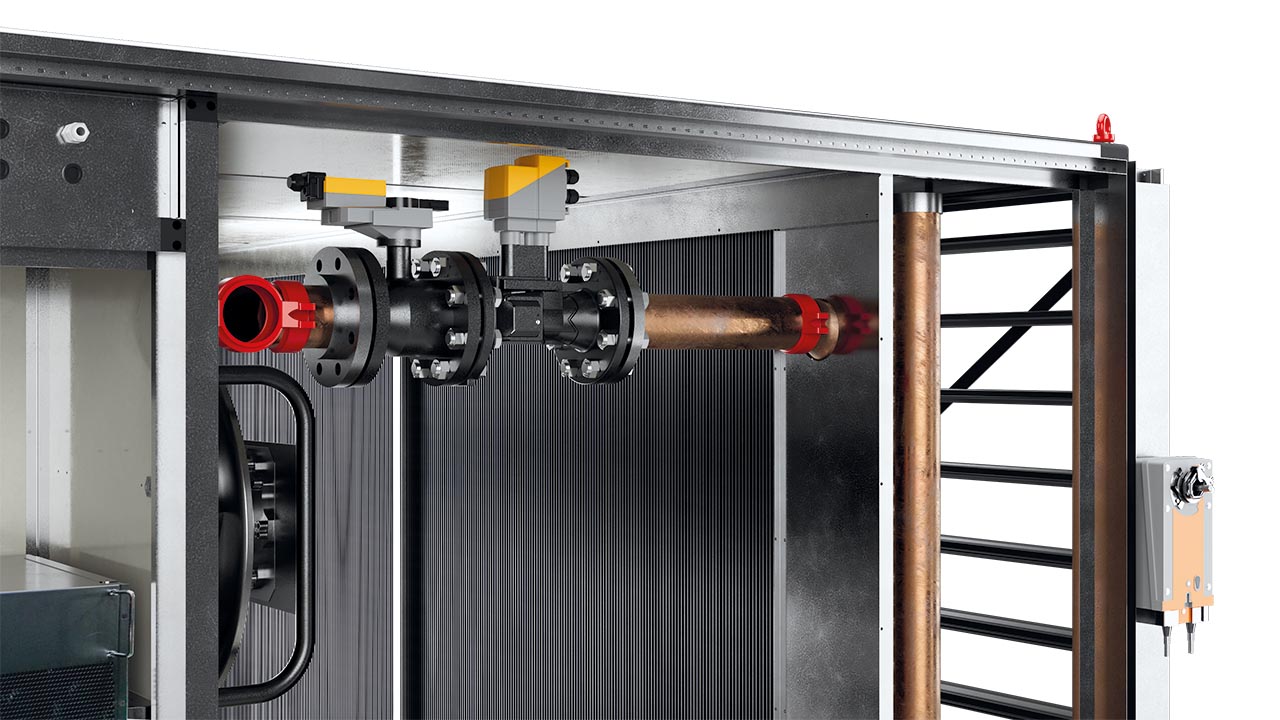

Клапани керування, які не залежать від тиску (PICV)
для забезпечення стабільної витрати, покращеного регулювання температури й енергоефективності, скорочення загального часу запуску та технічного обслуговування. Постачається окремо або у комплекті.

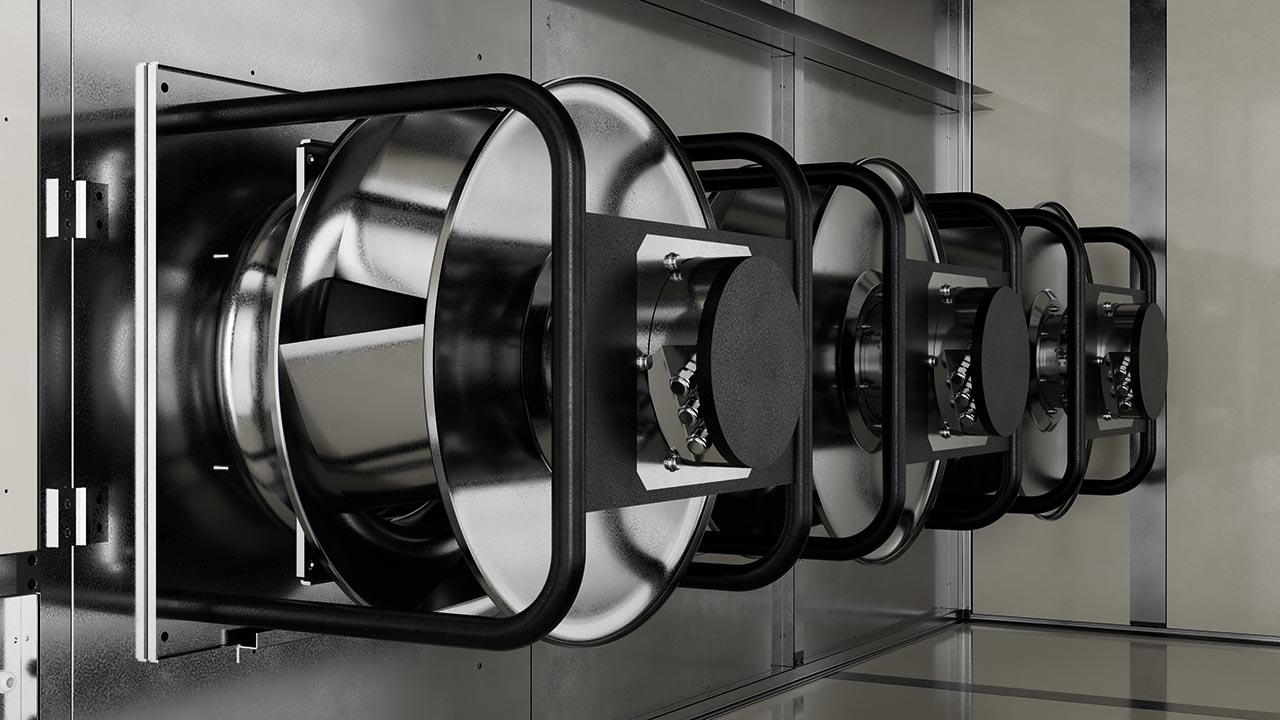

Вентилятори Daikin EC
з найвищою ефективністю та резервуванням можуть бути адаптовані до ваших вимог.
Інтелектуальна система керування для центру зберігання та обробки даних Intelligent Data Centre Manager
Інтегроване рішення iDCM Daikin перевизначає керування центром зберігання та обробки даних, вимагаючи на 40% менше датчиків, ніж традиційні зовнішні системи керування. Ця система використовує всі дані безпосередньо від вбудованих датчиків та контролерів.
Рішення iDCM здатне керувати до 20 холодильними машинами, включаючи насоси та режим природного охолодження, пропонуючи централізоване керування, що підходить для великих установок. П’ять доступних конфігурацій забезпечують гнучкість у виборі типорозміру, дозволяючи системі адаптуватися до різних потреб установки.
Завдяки алгоритмам машинного навчання система безперервно оптимізує роботу та забезпечує максимальну економію енергії. Таким чином, рішення повністю сумісне з центрами зберігання та обробки даних рівня TIER III та може налаштовуватися для задоволення вимог рівня TIER IV.
Основні функції та особливості Intelligent Data Center Manager
1. Комплексне рішення: Забезпечує керування до 20 блоками, гарантуючи надійність завдяки передовим алгоритмам машинного навчання для оптимальної роботи холодильних машин і економії енергії.
2. Сумісність із проектуванням установки: Інтегрує різні пристрої та пропонує комплексну підтримку клієнтів, забезпечуючи гнучкість та індивідуальні рішення для різних проектів.
3. Повна інтеграція системи: Власна система керування Daikin забезпечує максимальну ефективність за рахунок інтеграції логіки роботи блока, підвищення надійності та стабільного регулювання температури.
4. Інтелектуальне визначення послідовності роботи: Використовує машинне навчання для оптимізації комбінацій блоків, забезпечуючи мінімальне енергоспоживання та адаптуючись до змін навантаження.
5. Оптимізована робота з використанням ШІ: Контролює параметри обладнання для встановлення пріоритету для найбільш ефективних блоків, скорочення часу простою та подовження терміну служби обладнання.
6. Оптимізовані режими роботи: Забезпечує високу ефективність як у стандартному режимі, так і в режимі природного охолодження, динамічно регулюючи параметри в реальному часі залежно від умов.
7. Економічно ефективне керування: Завдяки інтегрованому моніторингу продуктивності та меншій кількості датчиків знижується вартість монтажу та технічного обслуговування, що підвищує загальну цінність продукту.
8. Масштабоване рішення: Доступні 5 різних типорозмірів iDCM для різної кількості блоків (від 4 до 20), що забезпечує економічну й адаптовану систему керування для будь-якого центру зберігання та обробки даних
Першокласне післяпродажне обслуговування
Де б не знаходився ваш центр зберігання та обробки даних, ми поряд. Завдяки глобальній мережі сервісних центрів та організацій партнерів, що налічує понад 13 000 співробітників у Європі, ми маємо більш ніж достатньо ресурсів для задоволення всіх ваших потреб.
Daikin on Site — наша хмарна платформа, що забезпечує максимальну стабільність і продуктивність системи
Daikin on Site — це хмарна система віддаленого моніторингу та керування, що забезпечує цілодобовий доступ до даних у режимі реального часу, відстежує роботу холодильних установок та їх справне функціонування. Вона також надає періодичні звіти для поглибленого аналізу роботи обладнання, енергоспоживання й інтелектуального технічного обслуговування. Ця послуга, що постійно вдосконалюється, дозволяє власникам установок підтримувати високу ефективність системи, вживати профілактичних заходів і уникати додаткових витрат, пов’язаних з поломками та простоями.
6 основних переваг Daikin
1. План профілактичного технічного обслуговування: Довгочасна надійність з детальним планом, який ґрунтується на 55-річному досвіді Daikin в галузі технологій холодильних машин, що охоплює всі необхідні роботи на об’єкті та перевірки компонентів.
2. Розширена гарантія: Стандартна річна гарантія може бути подовжена ще на чотири роки, що забезпечує клієнтам додаткову впевненість та спокій.
3. Глобальна доступність послуг: Завдяки офісам продажів у більш ніж 170 країнах Daikin забезпечує доступність обслуговування та експертних знань у будь-який час і в будь-якому місці, з урахуванням вимог замовника
4. Керування складом запасних частин: Своєчасне та професійне постачання запасних частин для техобслуговування з можливістю керування запасами запасних частин безпосередньо на території замовника для спрощення технічного обслуговування.
5. Комплексні послуги з технічного обслуговування: Профілактичне та коригуюче технічне обслуговування, рішення з модернізації та вдосконалення обладнання для продовження терміну його служби, підвищення продуктивності та забезпечення стабільної надійності.
6. Платформа Daikin On Site (DoS): Хмарний сервіс віддаленого моніторингу пропонує оцінку в режимі реального часу, складання звітів та інтелектуальне технічне обслуговування для завчасного запобігання збоям та мінімізації пов’язаних із ними витрат.
Орендні рішення
Daikin Rental пропонує холодильні машини, теплові насоси, вентиляційні установки та інше обладнання для задоволення ваших тимчасових потреб в охолодженні, одночасно знижуючи ваші капітальні витрати та оптимізуючи експлуатаційні витрати. Команда служби оренди обладнання Daikin Rental готова допомогти у будь-якій ситуації цілодобово та без вихідних.
Коливання навантаження з охолодження
Розширення об’єкта
У процесі розширення об’єкта виникає необхідність у випробуванні та регулюванні обладнання, але навантаження недостатнє для експлуатації нових або великих холодильних машин. Просте рішення з оренди забезпечує необхідну продуктивність і ефективність використання енергії, поки не завершиться будівництво нового об'єкта.
Підтримка пікового й сезонного навантаження
Коли потреба вашого об’єкта в охолодженні перевищує можливості наявної системи через високі температури або зміни в потребах з охолодження, можна використовувати тимчасові системи охолодження Daikin, щоб збільшити холодопродуктивність і зменшити капіталовкладення.
Резервний план на випадок поломки холодильної машини
- Швидке відновлення нормальної роботи
- Мінімізація фінансових втрат та простоїв
- Душевний спокій у разі непередбачених подій
- Заміна старого обладнання
- Наші плани розроблені з урахуванням фінансових ризиків та забезпечення вибору обладнання оптимального типорозміру
Оренда у разі непередбаченої ситуації
Команда Daikin з оренди швидко реагує на несправності обладнання. Наші експерти готові допомогти вам на кожному етапі.
Устаткування для охолодження в режимі очікування
Тимчасова система охолодження використовується для резервування найважливішого обладнання для охолодження або у разі зменшення надлишковості системи.
