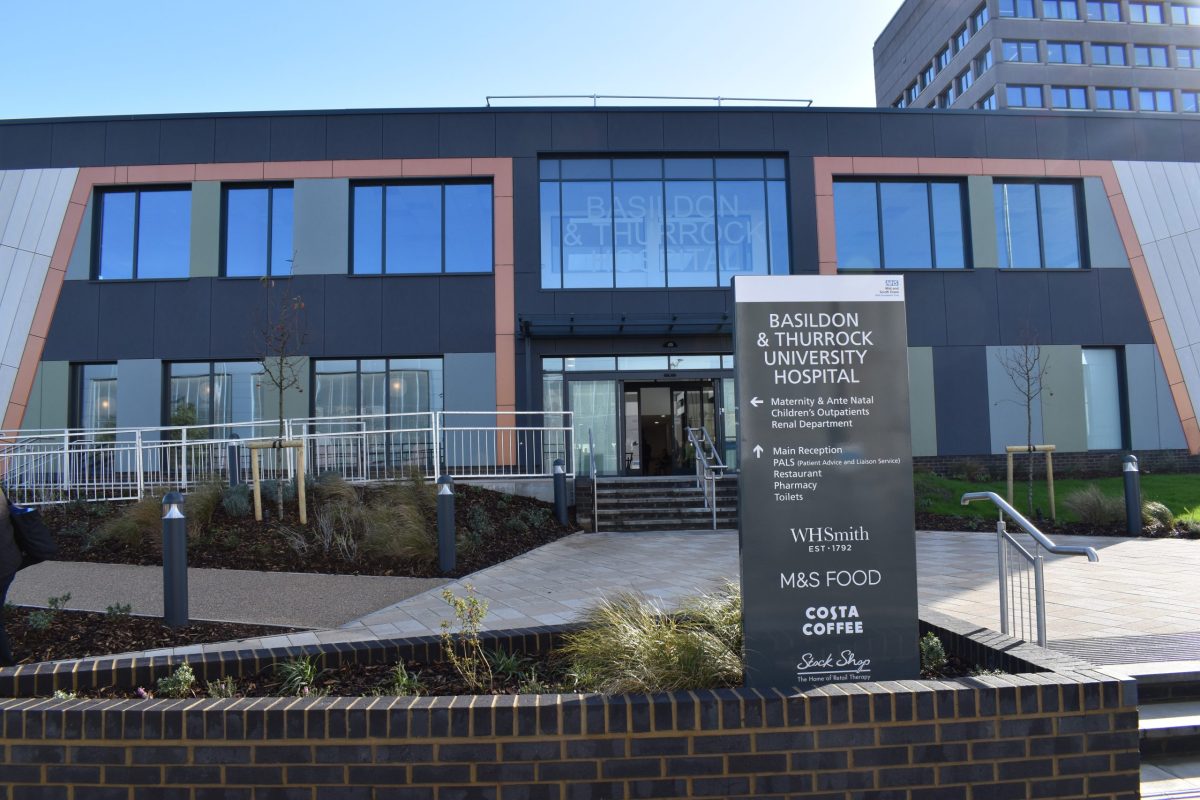

Лікарня Basildon Hospital

Зміна клімату та нові урядові директиви змусили провести серйозну «хірургічну операцію» в системі вентиляції та охолодження основного відділення лікарні, в ході якої за чотири дні на даху було встановлено дві холодильні машини Daikin EWAH~TZ з повітряним охолодженням, частотно-регульованим приводом (VFD) та гвинтовим компресором, які працюють на холодоагенті HFO.

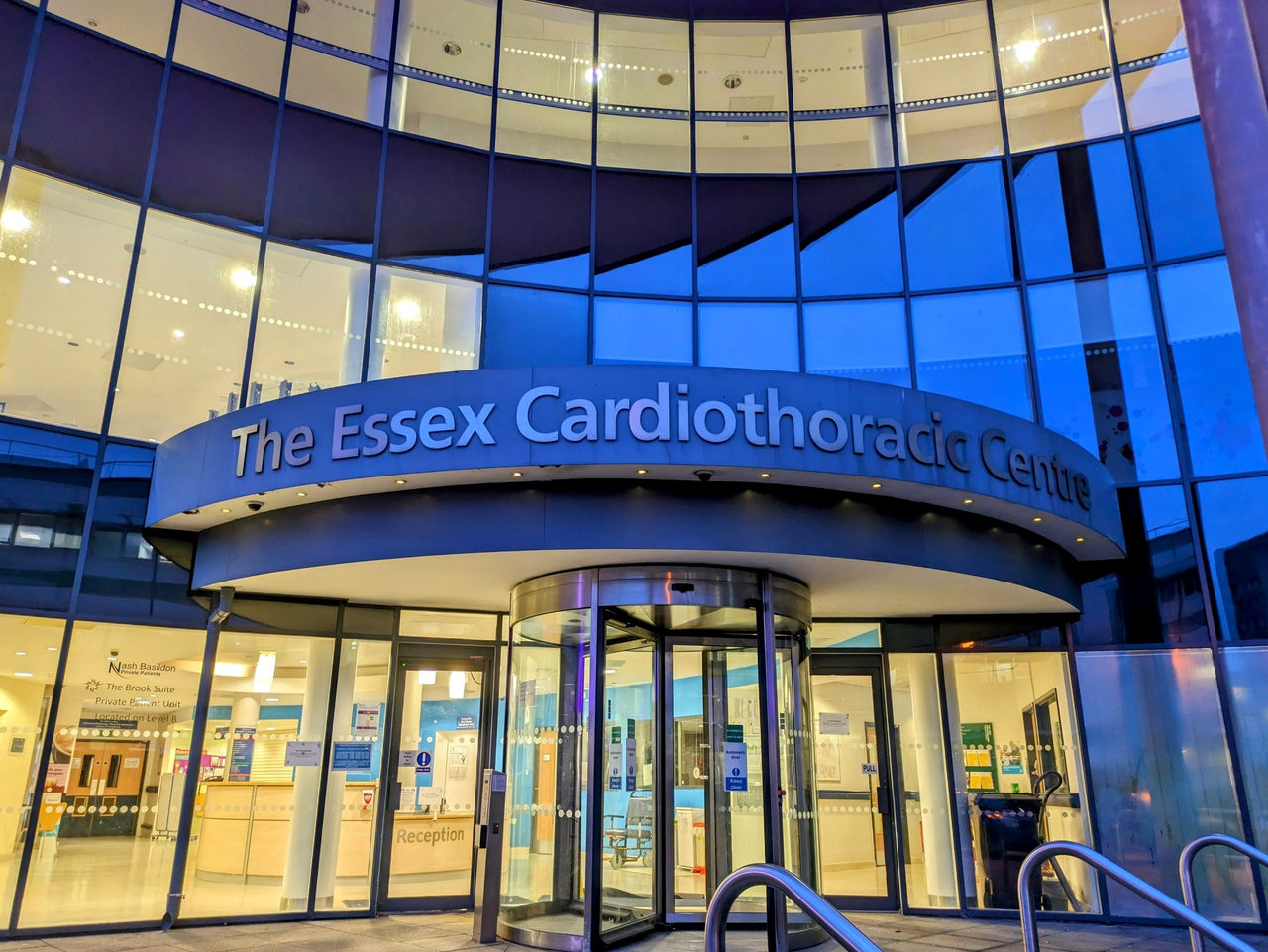

Успішне завершення проекту дозволило підготувати Ессекський кардіоторакальний центр (CTC) при університетській лікарні Basildon, що входить до складу Фонду NHS Середнього та Південного Ессексу, до можливих змін клімату в найближчому майбутньому.

У чотириповерховій будівлі розташований провідний у графстві медичний заклад, у якому проводять операції на серці та легенях. У ньому чотири операційні, чотири катетеризаційні лабораторії, приміщення для МРТ та КТ, а також дві палати на 24 ліжко-місць для реабілітації та стаціонарного лікування.

CTC від основного лікарняного комплексу відокремлює вузька під’їзна дорога, але будівлі з’єднані критим переходом на рівні операційної. Дві вентиляційні установки (AHU) та дві холодильні машини розташовані на даху CTC — фактично на п’ятому поверсі — недалеко від дороги та на одній лінії з переходом.

Іен Оклі (Iain Oakley), менеджер проекту Фонду NHS Середнього та Південного Ессексу, розповів, що, хоча системи вентиляції та охолодження CTC були сучасними на момент їх введення в експлуатацію у 2009 році, вони виявилися не в змозі підтримувати температуру та вологість на необхідному рівні.

«У вентиляційних установках було передбачено налаштування для їх вмикання та вимикання, що відповідало стандартам технічного меморандуму лікарні (HTM) на той момент часу. Але ми знаємо, що через глобальне потепління температура зовнішнього повітря часто перевищує 31°С. Було багато днів, коли холодопродуктивності просто не вистачало для задоволення потреб операційних та катетеризаційних лабораторій.

«Ми також не могли знизити вологість в операційних, що впливало на обладнання, іноді призводячи до того, що операційні та катетеризаційні лабораторії доводилося закривати в ті дні, коли вологість була надто високою, тому що ми не могли ризикувати, адже обладнання могло вийти з ладу прямо під час операції.

«Необхідно було підвищити холодопродуктивність та одночасно замінити вентиляційні установки, оскільки вони ніколи не забезпечували необхідної витрати повітря».

Інженерам із Ellis Building Services дали чотири дні на демонтаж старих блоків, монтаж та введення в експлуатацію нової установки. Керуючий директор Джеймс Елліс (James Ellis) розповідає, що Девід Едвардс (David Edwards) та Ян Кріббс (Ian Cribbs) працювали на об’єкті з великою самовіддачею, щоб реалізувати цей проект для NHS.

Іен Оклі (Iain Oakley) згадує: «CTC міг припинити роботу лише на цей короткий час. Операційні були зачинені пізно ввечері в середу, і роботи мали закінчитися в строк, адже на 8:00 ранку в понеділок вже було заплановано кілька операцій».

Швидкість виконання робіт була також важлива, оскільки кран, що стояв там, перешкоджав руху по під’їзній дорозі.

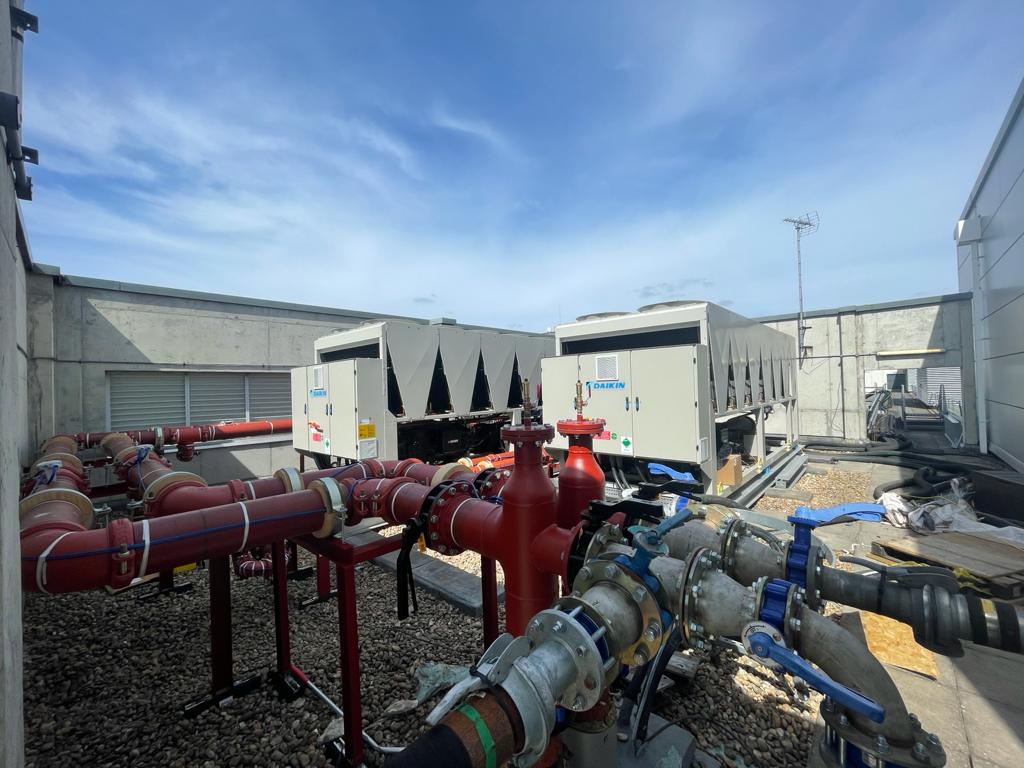

Спочатку за допомогою крану ми демонтували старі холодильні машини та зняли дах технічного приміщення, щоб замінити старі вентиляційні установки. Після того, як нові вентиляційні установки були розміщені всередині технічного приміщення і повернуто на місце дах, дві нові холодильні машини Daikin із частотно-регульованим приводом зайняли свої місця.

CTC відкрився за графіком вранці в понеділок.

Номенклатура холодильних машин Daikin TZ стала результатом ретельного проектування, спрямованого на оптимізацію роботи та експлуатаційних характеристик холодильних машин, що використовуються для забезпечення комфорту та технологічного охолодження за будь-яких кліматичних умов. Мета полягала в тому, щоб знизити експлуатаційні витрати та підвищити рентабельність установки, її ефективність та економічність керування.

Холодильні машини оснащені одногвинтовими компресорами високої продуктивності з VFD-приводом, теплообмінником конденсатора великої площі для забезпечення максимальної теплопередачі та низького тиску нагнітання, вентиляторами конденсатора з відмінними робочими показниками та кожухотрубним випарником безпосереднього випаровування з невеликим падінням тиску холодоагенту.

Поєднання цих факторів забезпечує найкращу ефективність за повного та часткового навантаження.

Напівгерметичний одногвинтовий компресор із частотно-регульованим приводом, вбудованим у його корпус, розроблений та виготовлений компанією Daikin. Це результат багаторічного досвіду та постійних інвестицій у дослідження та розробки, оптимізації для роботи з холодоагентом R1234ze(E), потенціал глобального потепління якого дорівнює 7.

Геометрія самого компресора була повністю перероблена для досягнення максимальної ефективності за повного та часткового навантаження завдяки частотно-регульованому приводу (VFD), що забезпечує безперервну модуляцію швидкості обертання компресора. Електроніка VFD охолоджується холодоагентом із контуру холодильної машини, забезпечуючи коефіцієнт реактивної потужності зсуву ≥0,95.

До холодильних машин було включено кілька опцій:

· Мікроканальні теплообмінники з епоксидним полімерним покриттям

· Подвійні клапани скидання тиску

· Вентилятори з інверторним керуванням

· Електролічильники
