Оптимізуйте ефективність вашої будівлі за допомогою сучасних рішень — вентиляційних установок Daikin (AHU)
Вентиляція має важливе значення при проектуванні та управлінні будинком, оскільки безпосередньо впливає на здоров’я, безпеку, комфорт, ефективність та відповідність нормативним вимогам. Вентиляційні установки Daikin забезпечують чудову якість повітря та енергоефективність, мають універсальну конструкцію, що підходить для різних будівель та сфер застосування, покращуючи як робоче середовище, так і загальні показники.

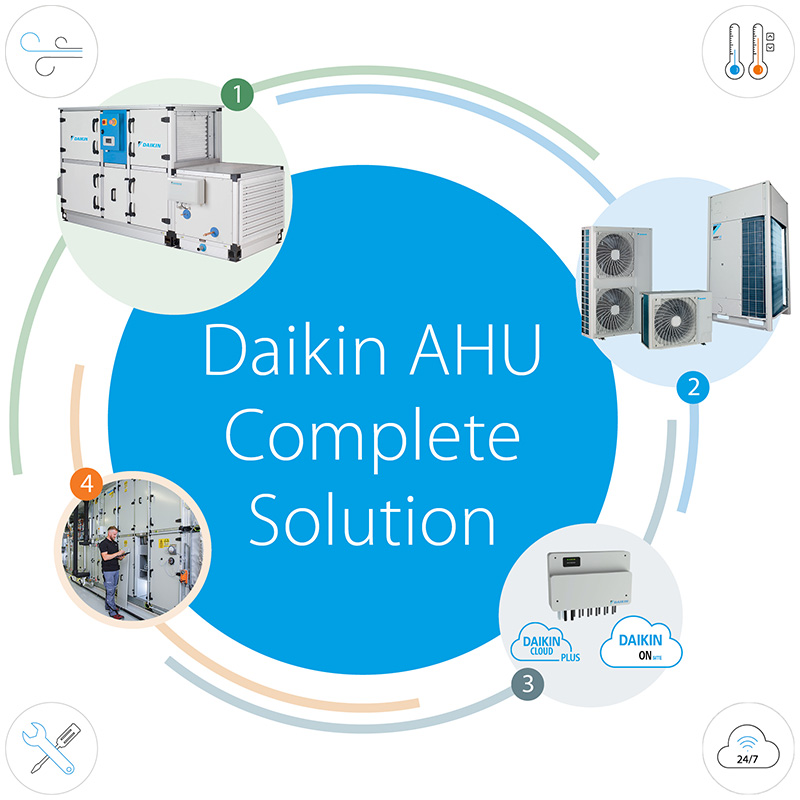

Як комплексне кліматичне рішення Daikin допомагає досягти максимальної ефективності?
- Рішення найвищого рівня: Досягнення високої енергоефективності та зниження викидів CO2 у всіх сегментах та на кожному етапі роботи вашої кліматичної системи.
- Безперешкодна інтеграція та комунікація: Забезпечте злагоджену роботу всіх компонентів; інтеграція вентиляційних установок із системою рекуперації теплоти ще більше підвищить ефективність.
- Єдиний контакт: Отримайте все необхідне: від підтримки на етапі проектування до запасних частин та обслуговування, скоротивши час та зусилля, що витрачаються на спілкування з кількома постачальниками.
- Простіше і швидше введення в експлуатацію: Радійте надійній роботі обладнання з попередньо запрограмованими, налаштованими та випробуваними на заводі-виробнику елементами керування, які не тільки підвищують експлуатаційну надійність, а й заощаджують час та скорочують витрати на виконання робіт під час встановлення, введення в експлуатацію та технічного обслуговування.
Вентиляція:
Забезпечте найвищу якість повітря в приміщеннях за допомогою найефективніших вентиляційних установок Daikin з рекуперацією теплоти, які забезпечують опалення, охолодження та зволоження для створення ідеального комфортного середовища.
Обслуговування:
Від введення в експлуатацію та постачання запасних частин до технічного обслуговування — сервісна мережа Daikin гарантує швидке вирішення проблем та надійну роботу, забезпечуючи безперебійне функціонування вашої вентиляційної установки.
Конденсаторний блок:
Проста установка та відмінна ефективність при підключенні конденсаторних блоків Daikin (ERA/VRV) до вентиляційних установок Daikin за допомогою наших унікальних елементів керування X.
Керування:
Заощаджуйте час та гроші за допомогою готових до використання систем керування Daikin. Просте складання на місці та хмарні рішення гарантують, що все залишатиметься під вашим контролем, де б ви не знаходилися.
Підтримка вашого успіху, незалежно від вашої ролі у проекті
Програма підбору
Рекомендовані варіанти
Почніть проект вентиляції за допомогою програми підбору Daikin
Значно скоротить час вибору за допомогою нашого зручного інтерфейсу програми підбору вентиляційних установок ASTRA, який дозволяє візуалізувати рішення AHU, яке задовольняє вашим вимогам та відповідає розташування обладнання.
- Інтелектуальне програмне забезпечення: Інтелектуальне ядро забезпечує високоякісний вибір, який відповідає вашим конкретним вимогам.
- Попередньо завантажені параметри: Конкурентні рішення, що доступні в майстрі Wizard, миттєво надають 3D-результат, готовий до адаптації до вимог клієнта. Змініть свій блок відповідно до потреб, створюйте та завантажуйте технічні звіти, прайс-листи та графіки кривих роботи вентиляторів у різних форматах.
Екологічні кліматичні рішення: Сумісні з R-32 вентиляційні установки
Daikin, лідер у галузі інноваційних кліматичних рішень, представляє сумісну з R-32 вентиляційну установку для серій Compact L та T, Modular R та P і Professional. Компанія Daikin, яка перша на ринку пропонує повну сумісність з R-32 для зовнішніх блоків (VRV/ERA), вентиляційних установок та систем керування, надає комплексне кліматичне рішення, яке відповідає вашим потребам у сфері вентиляції та декарбонізації.
Комплексна система підготовки свіжого повітря Daikin Fresh Air
Комплекти DX від Daikin забезпечують ідеальну інтеграцію з системою вентиляції вашої будівлі. Наше унікальне DX-з’єднання дозволяє легко підключити вентиляційну установку до будь-якого інверторного конденсаторного блока Daikin VRV або ERA.
- Заощаджуйте час завдяки рішенню plug-and-play.: Вбудований розширювальний клапан та блок керування виключають необхідність у додаткових налаштуваннях, що спрощує встановлення.
- Скорочення проектних робіт: Проектувальники можуть розраховувати на нашу підтримку у розробці простої інтеграції з рішенням для подачі свіжого повітря Daikin Fresh Air.
- Оптимальна продуктивність: Оптимізуйте свою кліматичну систему, забезпечивши безпроблемну установку та підвищивши загальну ефективність вентиляції будівлі за рахунок зниження витрат на електроенергію для кінцевих користувачів.
Комплектна система підготовки свіжого повітря Daikin Fresh Air
Системи вентиляції Daikin можуть входити в комплексне рішення для всього будинка. Наше унікальне DX-з'єднання дає змогу підключити вентиляційну установку до будь-якого інверторного конденсаторного блока Daikin VRV або ERQ. Інтегрований розширювальний клапан і блок керування перетворюють цю систему на справжнє рішення «підключи і використовуй». Завдяки відсутності необхідності у додаткових конфігураціях і проектних роботах, виконуваних установником, ви можете вибрати свої ідеальні налаштування, як і у випадку будь-якого іншого вентиляційного пристрою.
Централізована та децентралізована вентиляція
Daikin пропонує централізовані та децентралізовані вентиляційні рішення для задоволення різноманітних потреб у будівлі. Централізовані системи забезпечують ефективний розподіл повітря з однієї точки, в той час як децентралізовані системи пропонують універсальні, прості в установці блоки для обслуговування певних зон. Обидва варіанти забезпечують оптимальну якість повітря в приміщеннях та енергоефективність.
Централізована вентиляція

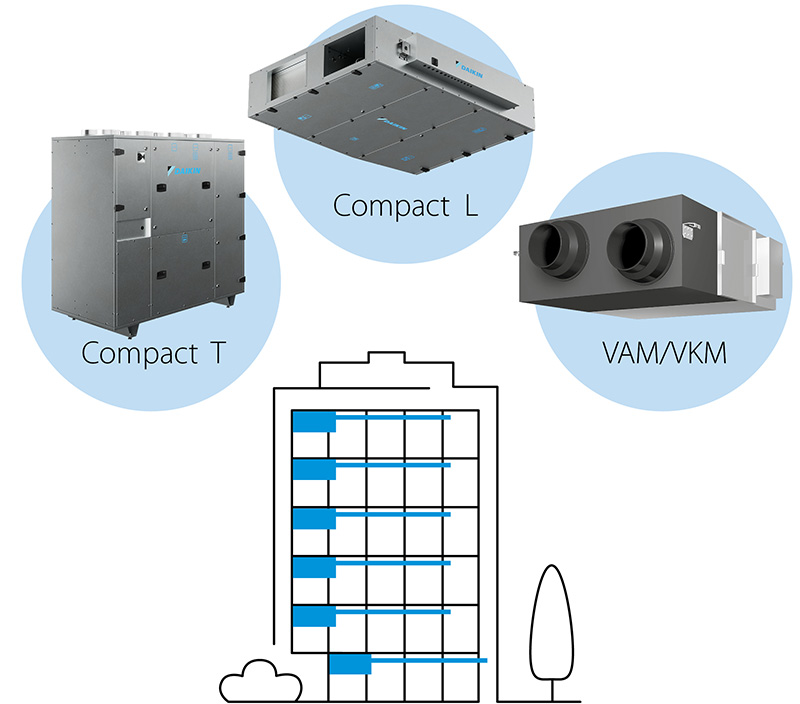

Децентралізована вентиляція
Наш широкий асортимент вентиляційних установок

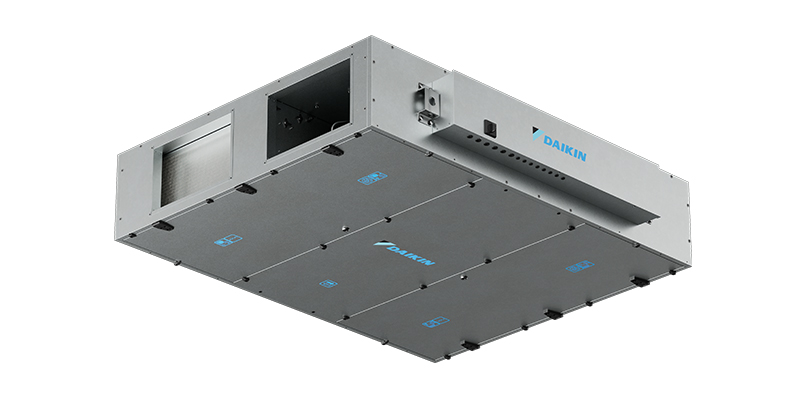

Compact L
Підстельова вентиляційна установка
- Витрата повітря: до 3450 м3/год
- Обладнання доступне у 6 типорозмірах
- Легко встановлюється за допомогою DX/водяного/електричного теплообмінника
- Сумісність з DX-теплообмінниками на холодоагентах R410a та R32
- Безшумна робота
- Найвищий рівень комфорту
- Установка в підвісній стелі (нульова площа підлоги, потрібна для установки)
- Протипотоковий HX з ефективністю до 92%

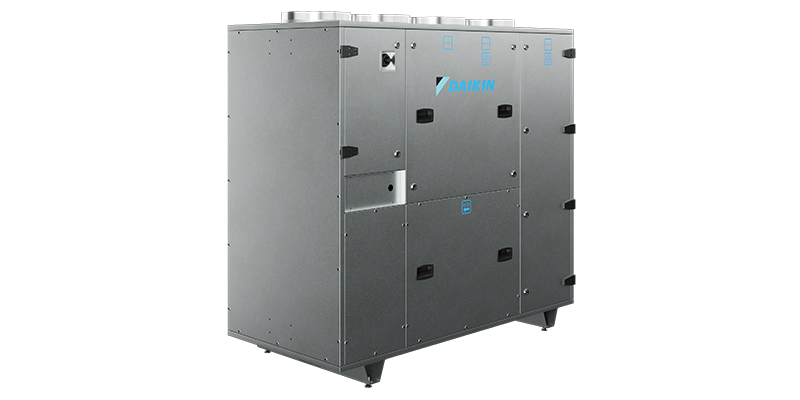

Compact T
Підлогова вентиляційна установка з випуском повітря зверху
- Витрата повітря: до 4200 м3/год
- Обладнання доступне у 6 типорозмірах
- Легко встановлюється за допомогою DX/водяного/електричного теплообмінника
- Сумісність з DX-теплообмінниками на холодоагентах R410a та R32
- Безшумна робота
- Найвищий рівень комфорту
- Найменша потрібна для установки площа
- Протипотоковий HX з ефективністю до 92%
- Легко встановлюється в будь-яких будинках, що модернізуються

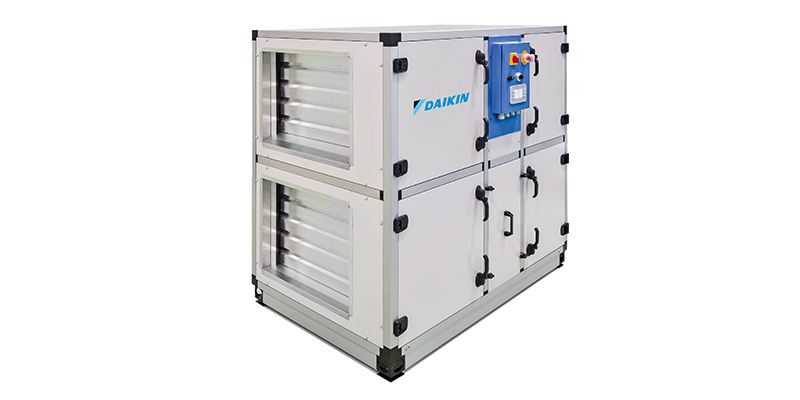

Modular R
Вентиляційна установка з роторним рекуператором теплоти
- Витрата повітря: до 25 000 м³/год
- Обладнання доступне у 10 типорозмірах
- Просте з’єднання: Сумісність з DX та водяними теплообмінниками
- Установка: Підходить для використання як усередині приміщень, так і поза ними
- Варіанти керування: Доступно із встановленими елементами керування або без них
- Енергоефективність: Дуже енергоефективні вентиляційні установки
- Теплообмінник: Роторний теплообмінник (HX)
- Заводська конфігурація: Попередньо запрограмовані та протестовані на заводі-виробнику елементи керування спрощують налаштування

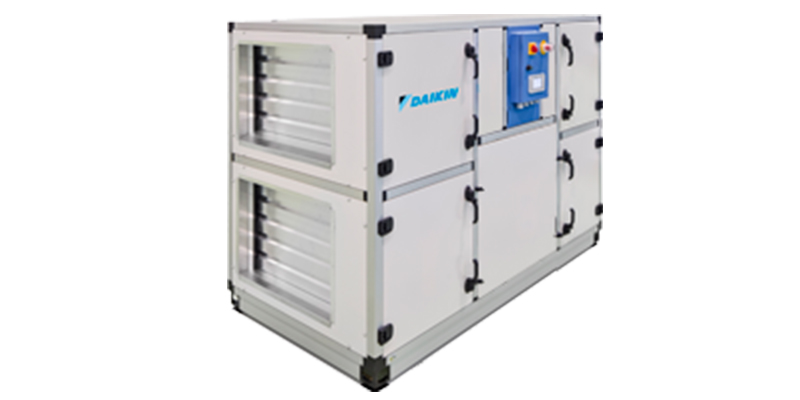

Modular P
Вентиляційна установка із пластинчастим рекуператором теплоти
- Витрата повітря: до 20 000 м³/год
- Обладнання доступне у 10 типорозмірах
- Просте з’єднання: Сумісність з DX та водяними теплообмінниками
- Установка: Підходить для використання як усередині приміщень, так і поза ними
- Варіанти керування: Доступно із встановленими елементами керування або без них
- Енергоефективність: Дуже енергоефективні вентиляційні установки
- Теплообмінник: Пластинчастий теплообмінник з протипотоком (HX)
- Заводська конфігурація: Попередньо запрограмовані та протестовані на заводі-виробнику елементи керування спрощують налаштування

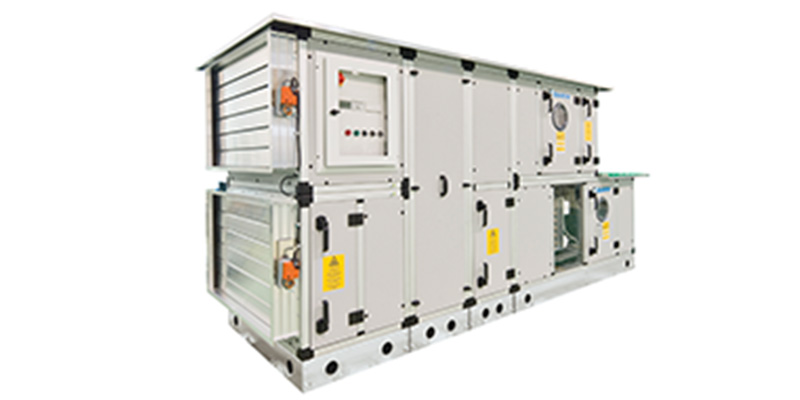

Professional
Виготовлена відповідно до вимог замовника вентиляційна установка, що відповідає всім конкретним потребам
- Витрата повітря: до 144 000 м3/год
- Можлива точна відповідність необхідним розмірам
- Доступно з елементами керування або без них
- Можливість точного регулювання температури
- Найвищий рівень комфорту з підключенням до холодильної машини/теплових насосів/конденсаторних блоків DX
- Можлива сертифікація за гігієнічними вимогами, ATEX, RLT
- Можливе встановлення та налаштування елементів керування на заводі-виробнику

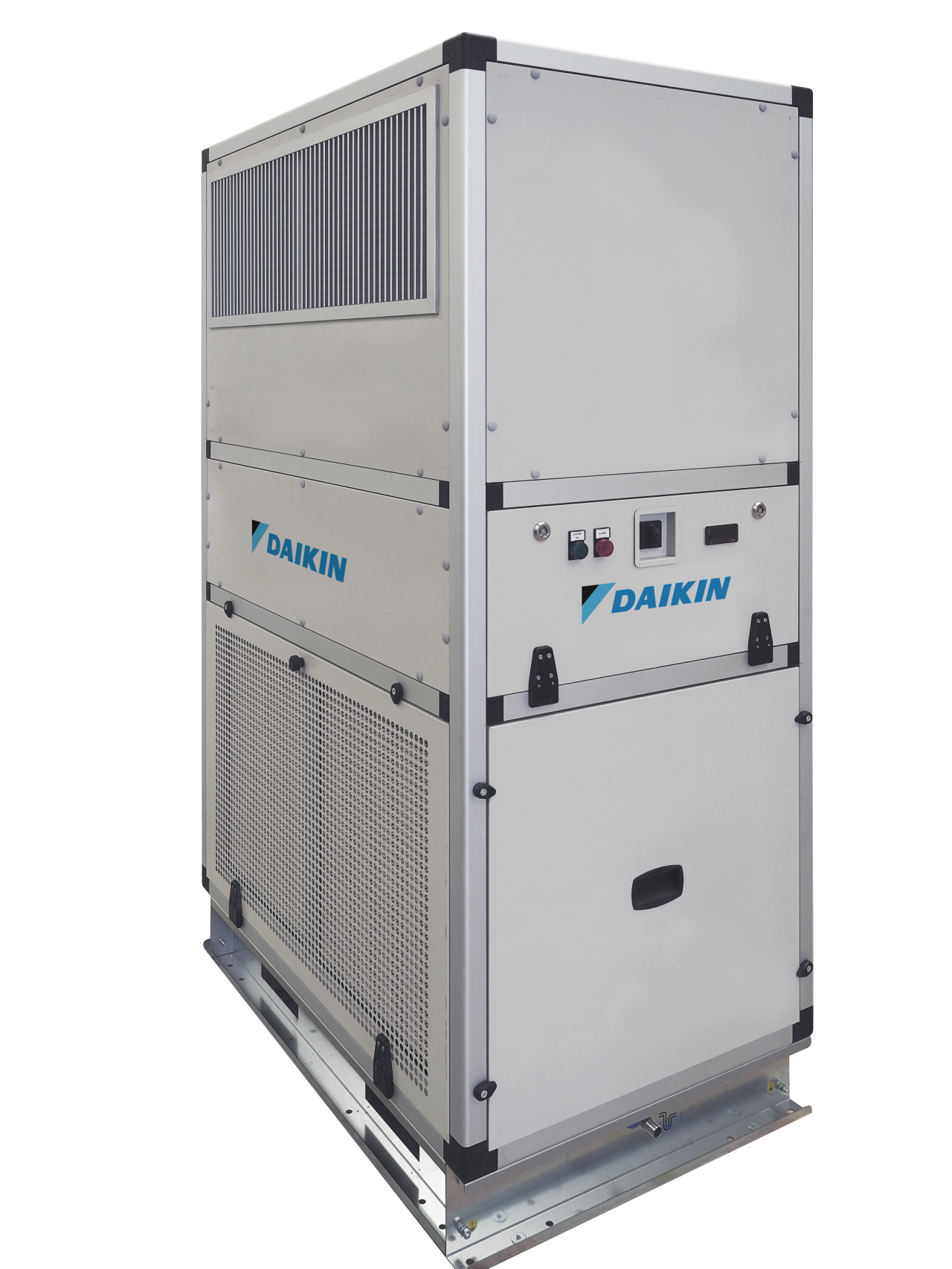

Pro W
Рішення для центрів зберігання та обробки даних
- Безпосереднє охолодження для застосувань, що потребують високої продуктивності
- Висока ефективність з використанням двигунів EC
- Доступна продуктивність від 175 до 700 кВт
- Компактні блоки з мінімальною потрібною для установки площею
- Конфігурації з бічним та верхнім теплообмінником

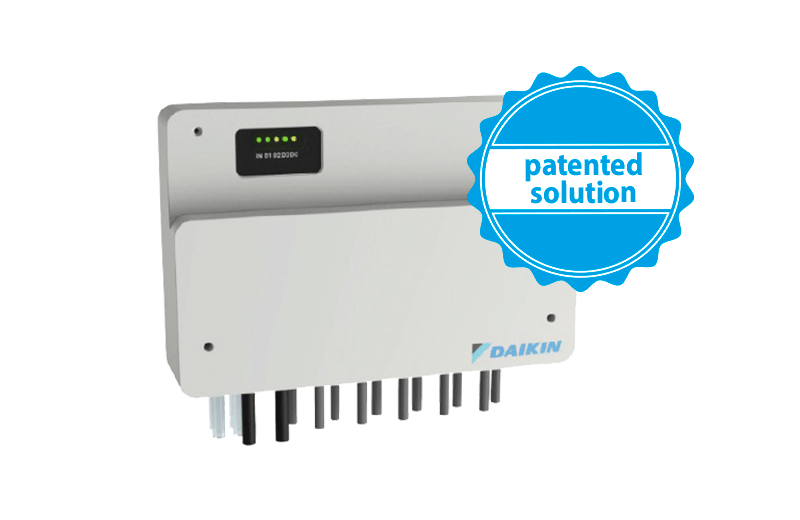

Цифрове керування Daikin
Система керування «підключи та використовуй» (Plug & Play)
- Максимальна гнучкість при виборі до 310 входів/виходів (I/O)
- Інтеграція систем низької та високої напруги з підтримкою до 75 кВт для забезпечення універсальності застосування.
- Зручний для користувача інтерфейс керування та зв’язок з цифровим пультом керування Daikin
- Керування природним охолодженням/опаленням
- Керування системами VRV з безпосереднім випаровуванням холодоагенту та охолодженою водою
- Усі компоненти мають внутрішню проводку
- Швидше з’єднання між секціями
- Програмування розкладу
- Датчик CO2 контролює якість повітря у приміщеннях (IAQ)
- Спостереження та контроль: локальні, дистанційні опції (Modbus, Bacnet)
Daikin on Site
Дистанційне керування та моніторинг холодильних машин і вентиляційних установок
- Моніторинг та керування холодильною машиною або вентиляційною установкою в будь-який момент часу та з будь-якої точки
- Віддалена діагностична підтримка від експертів Daikin для підтримання оптимальної продуктивності та довговічності системи
- Доступ до робочих даних для покращення керування та підвищення надійності
- Високий рівень безпеки для підтримання конфіденційності даних, а також при їх зберіганні та передачі.
- Оптимізація експлуатаційних витрат та витрат на технічне обслуговування

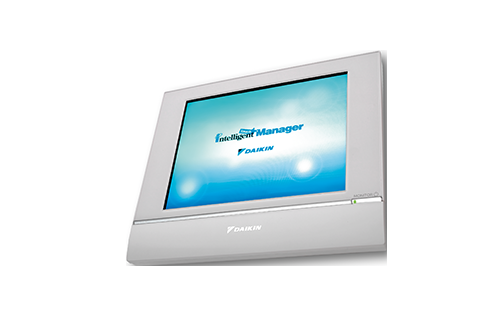

Intelligent Touch Manager (ITM)
Управляйте всією будівлею з одного інтерфейсу
Ідеально підходить для середніх та великих комерційних підприємств. Можливість керування кількома вентиляційними установками та VRV, включаючи внутрішні блоки, за допомогою одного iTM.
Повна інтеграція з VRV, вентиляційними установками та стороннім обладнанням, що дозволяє керувати мікрокліматом, освітленням та сигналізаціями за допомогою єдиного інтерфейсу
Оптимізуйте використання енергії, відстежуючи її споживання та виявляючи втрати.
Проста у використанні аналітика, економія до 15%.
Модульна конструкція: дозволяє налаштовувати систему відповідно до будь-яких розмірів будівлі та потреб.
Цілодобовий віддалений моніторинг шляхом підключення до Daikin i-Net для забезпечення безперервної роботи системи.
Сертифікація та забезпечення якості
Наші вентиляційні установки відомі своєю винятковою якістю та продуктивністю, підтвердженими сертифікатами Eurovent. Ці сертифікати гарантують, що наша продукція відповідає найвищим стандартам ефективності, гігієни та надійності.
Сертифікати:
- Сертифікація експлуатаційних характеристик Eurovent: Гарантує, що наші вентиляційні установки відповідають суворим критеріям щодо експлуатаційних характеристик.
- Перевищення вимог ErP 2018 — ECODESIGN: Відповідність найновішим стандартам енергоефективності та охорони навколишнього середовища.
- Директива з гігієни VDI 6022: Наші моделі серій Compact L та Professional сертифіковані, що гарантує їхню відповідність суворим гігієнічним стандартам.
- Директива з гігієни DIN 1946: Сертифікація нашого асортименту Professional, що підкреслює наше відповідальне ставлення до охорони праці та техніки безпеки.
- Сертифікація експлуатаційних характеристик RLT: Підтверджує надійність та ефективність наших вентиляційних установок.
За лаштунками: створення досконалості
Відвідайте наш завод в Італії та дізнайтесь більше про процес виробництва вентиляційних установок Daikin. Переконайтеся в точності наших інженерних розробок та професіоналізмі наших фахівців, які гарантують, що кожен блок вентиляційних установок Daikin відповідає найвищим стандартам якості та інновацій.
Практичні приклади
BMW Meerschman
Дізнайтеся, як передове кліматичне рішення Daikin забезпечує оптимальний клімат-контроль, енергоефективність та неперевершений комфорт в автосалоні BMW Meerschman, підвищуючи загальну якість обслуговування клієнтів.

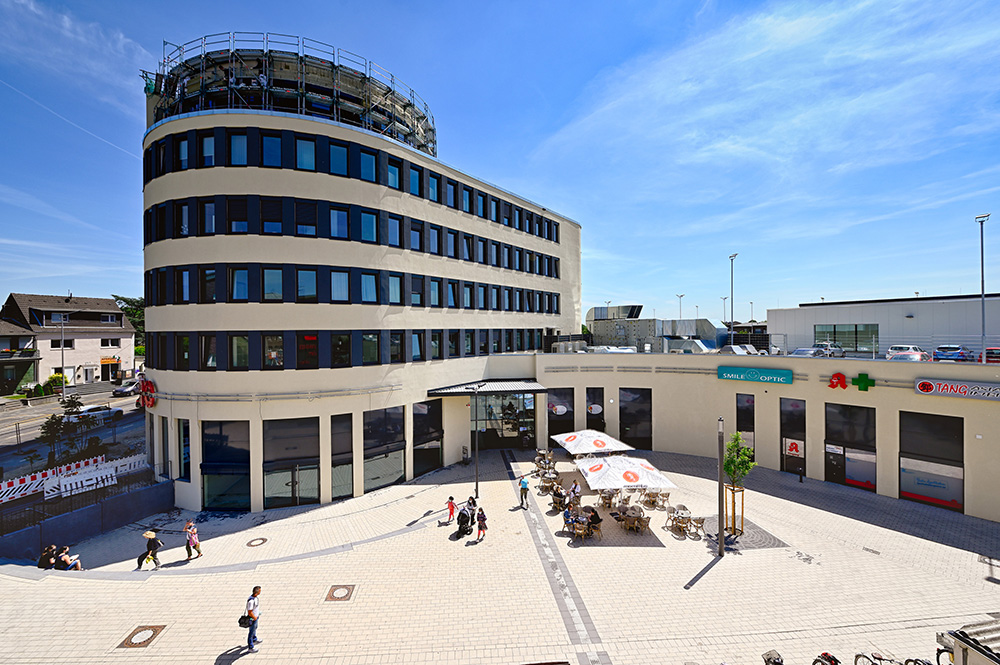

Торговий центр Intro Bergheim
Компанія Daikin впровадила енергоефективні комплексні кліматичні рішення, що відповідають вимогам замовника, для забезпечення оптимального та комфортного мікроклімату та енергоефективності у 22 роздрібних магазинах нового торгового центру недалеко від Кельна.

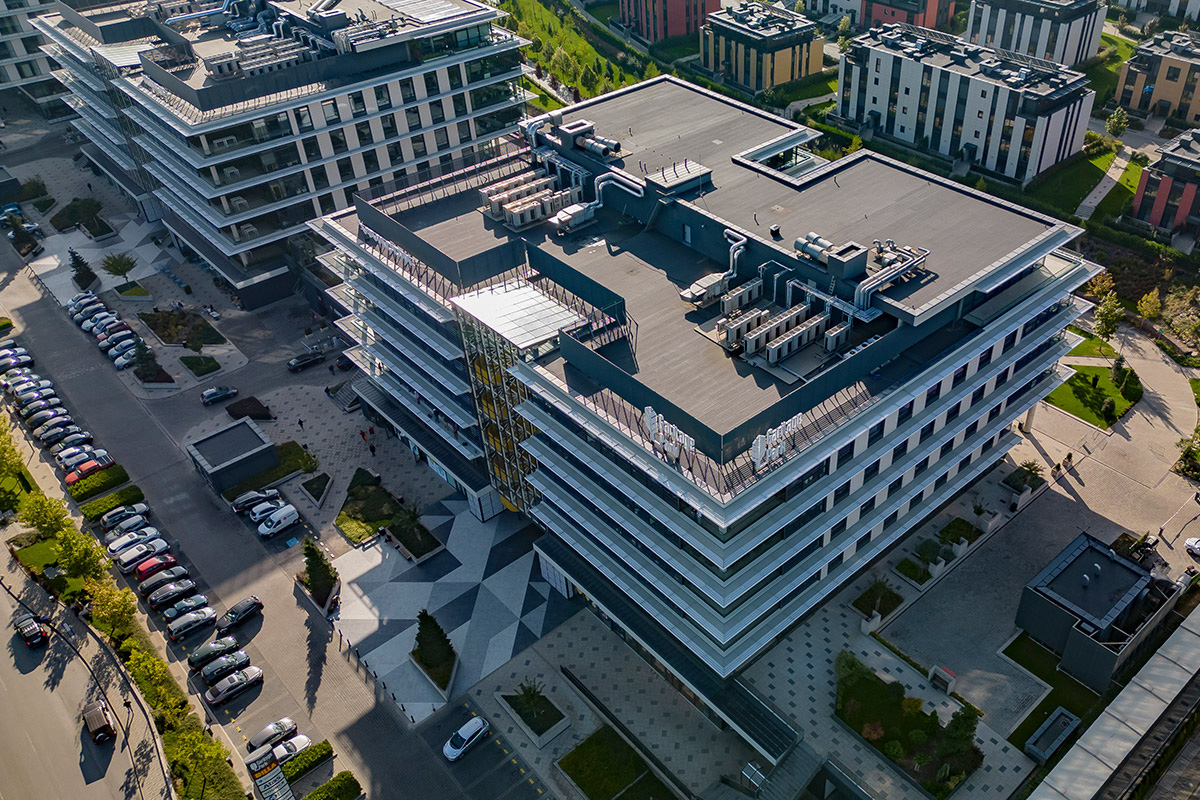

Комплекс Garitage Park
Дізнайтеся, як компанія Daikin реалізувала кліматичне рішення, що забезпечує найкращий можливий мікроклімат, уникаючи при цьому використання газу — і це на майданчику розміром з 23 футбольних поля.
Докладніше
Додаткові відомості про продукт
Відкрийте для себе наші послуги та рішення з Daikin360
Від професійної установки до технічного обслуговування та ремонту — наша команда гарантує ефективну роботу ваших кліматичних систем цілий рік. Довіртеся Daikin та отримайте надійні рішення, які забезпечать комфорт для вашого дому та бізнесу, а також дозволять заощадити на енерговитратах.

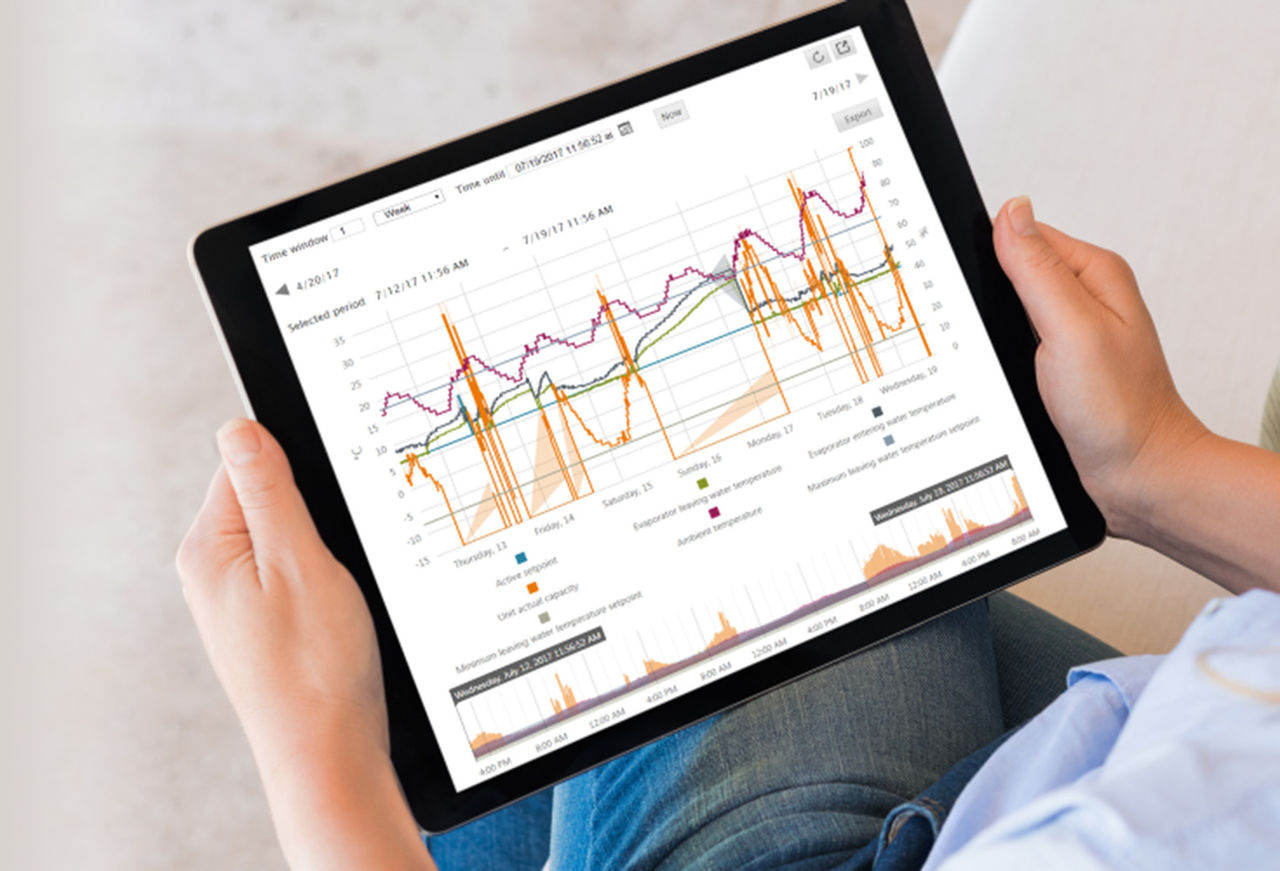

Дистанційне керування та моніторинг холодильних машин і вентиляційних установок Daikin
